7.3.10 諧振電流感應
ISNS 引腳通過高壓電容器連接到諧振電容器。電容器 CISNS 和電阻器 RISNS 構成一個微分器。諧振電容器電壓進行差分后，得到諧振電流。差分信號為交流電，并且進入正向電流和負向電流。要感應過零，使用運算放大器加法器對信號進行電平移位。IPolarity 比較器檢測諧振電流的方向。數字狀態機在 IPolarity 上實現消隱時間 - 在開始的 400ns 死區時間期間的 IPolarity 沿被忽略。
OCP2 和 OCP3 閾值以平均輸入電流為基準。要獲得平均輸入電流，微分器輸出與高側開關打開信號 HSON 多路復用：當高側開關處于打開狀態時，多路復用器輸出為微分器輸出；當高側開關處于關閉狀態時，多路復用器輸出為 0。然后使用低通濾波器對多路復用器輸出進行平均。濾波器輸出是感測到的平均輸入電流。請注意，多路復用器需傳遞正電壓和負電壓。OCP2 和 OCP3 故障分別計時 2ms 和 50ms。僅當 OCP2/OCP3 比較器連續 2ms 或 50ms 輸出高電平時，才會激活故障。
OCP1 閾值在峰值諧振電流上設定。ISNS 引腳上的電壓直接與 OCP1 閾值 OCP1Th 比較。每個周期中在正半周期對峰值諧振電流進行校驗。僅當檢測到 4 個連續的 OCP1 事件周期時，才會激活 OCP1 故障。在啟動過程中，會忽略前 15 個周期的 OCP1 比較器輸出。

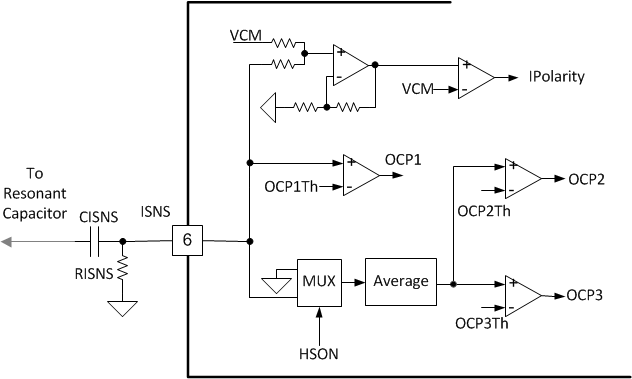

Figure 35. ISNS 方框圖
