ZHCSX70A April 2003 – October 2024 UC2842AQ , UC2843AQ , UC2844AQ , UC2845AQ
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- D|14
散熱焊盤機械數據 (封裝 | 引腳)

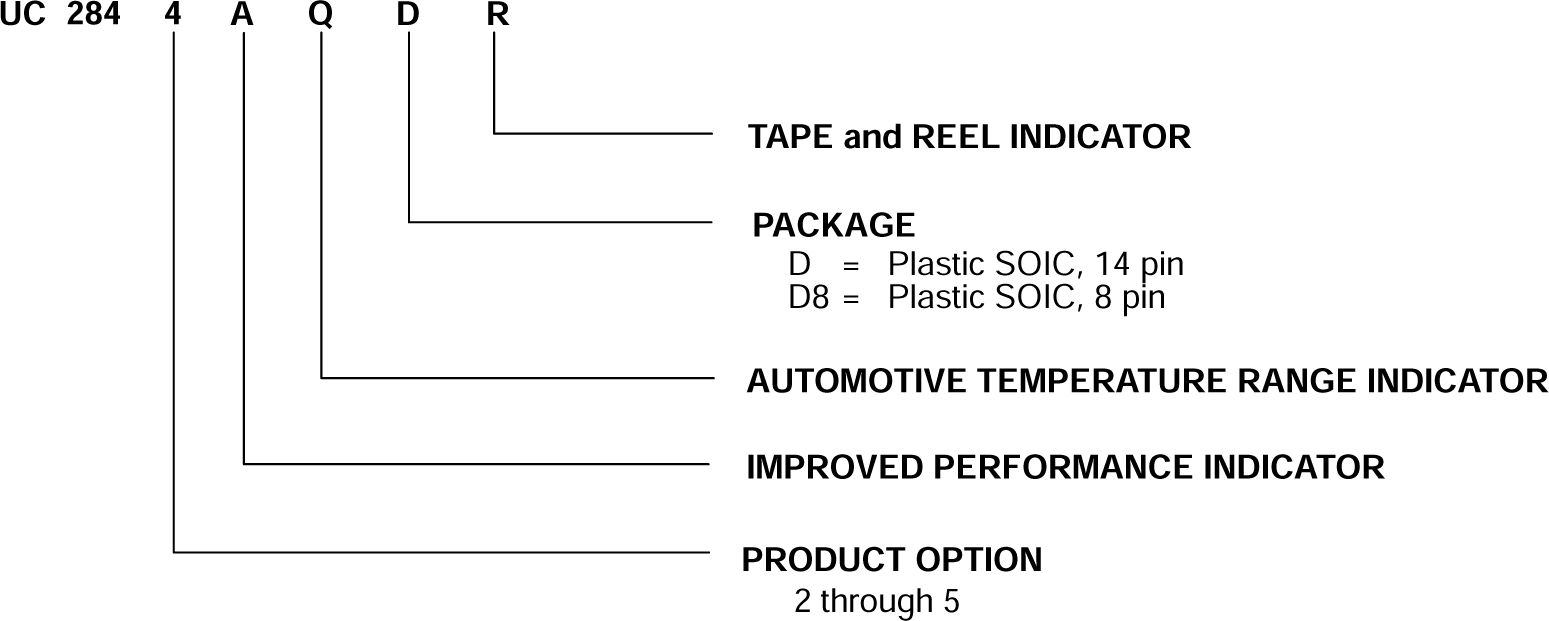

訂購信息
3 說明
UC2842A/3A/4A/5A 系列控制 IC 是與 UC2842/3/4/5 系列引腳對引腳兼容的改進版。該系列提供了控制開關模式電源電流模式所必需的功能，并且具備下述改進的特性。啟動電流被設計為小于 0.5mA。振蕩器放電電流調整為 8.3mA。欠壓鎖定期間，輸出級可在 VCC 高于 5V 時以低于 1.2V 的電壓灌入至少 10mA 的電流。
該系列各成員之間的差異如下表所示。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| UC2842A、UC2843A、UC2844A、UC2845A | D（SOIC，8） | 4.90mm × 6.00mm |
| D（SOIC，14） | 8.65mm × 6.00mm |
(1) 有關所有可用封裝，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
器件信息
| 器件型號(1) | UVLO ON | UVLO OFF | 最大占空比 |
|---|---|---|---|
| UC2842A | 16V | 10V | <100% |
| UC2843A | 8.5V | 7.9V | <100% |
| UC2844A | 16V | 10V | <50% |
| UC2845A | 8.5V | 7.9V | <50% |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

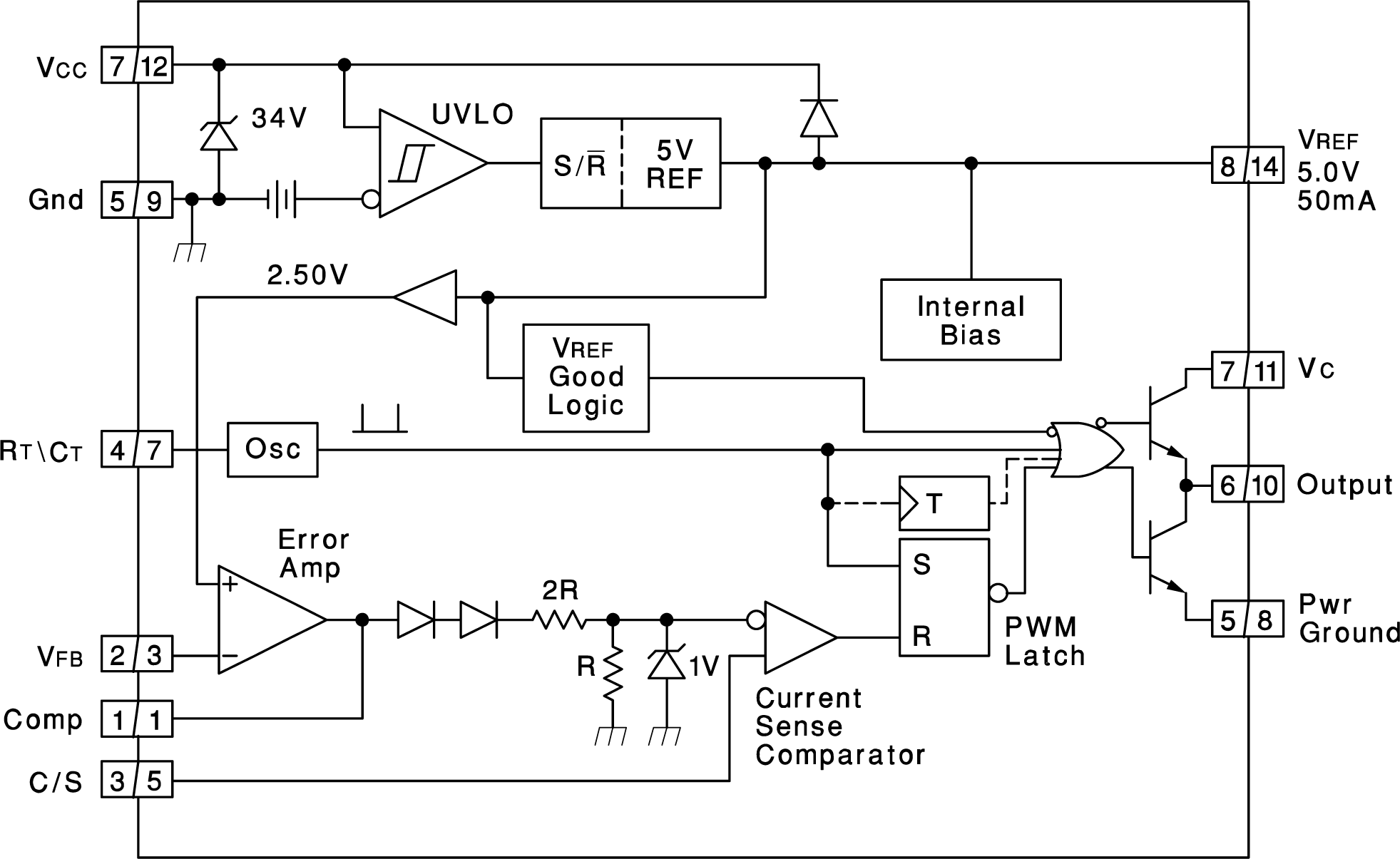

功能圖
訂購信息
