ZHCSX70A April 2003 – October 2024 UC2842AQ , UC2843AQ , UC2844AQ , UC2845AQ
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- D|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6 參數測量信息
誤差放大器可以拉取高達 0.5mA 的電流，可以灌入高達 2mA 的電流。
圖 6-1 誤差放大器配置
圖 6-2 欠壓鎖定

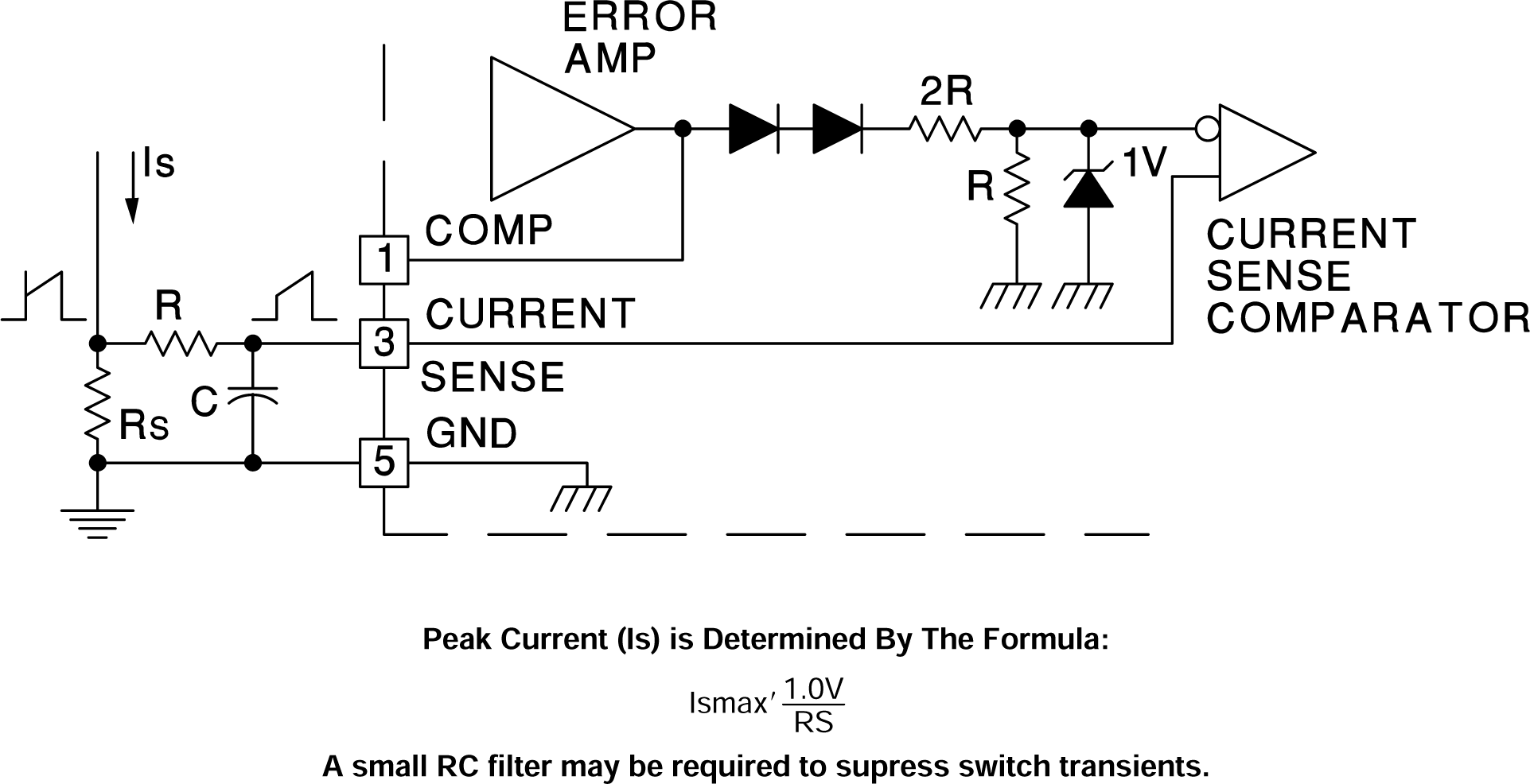

圖 6-3 電流檢測電路

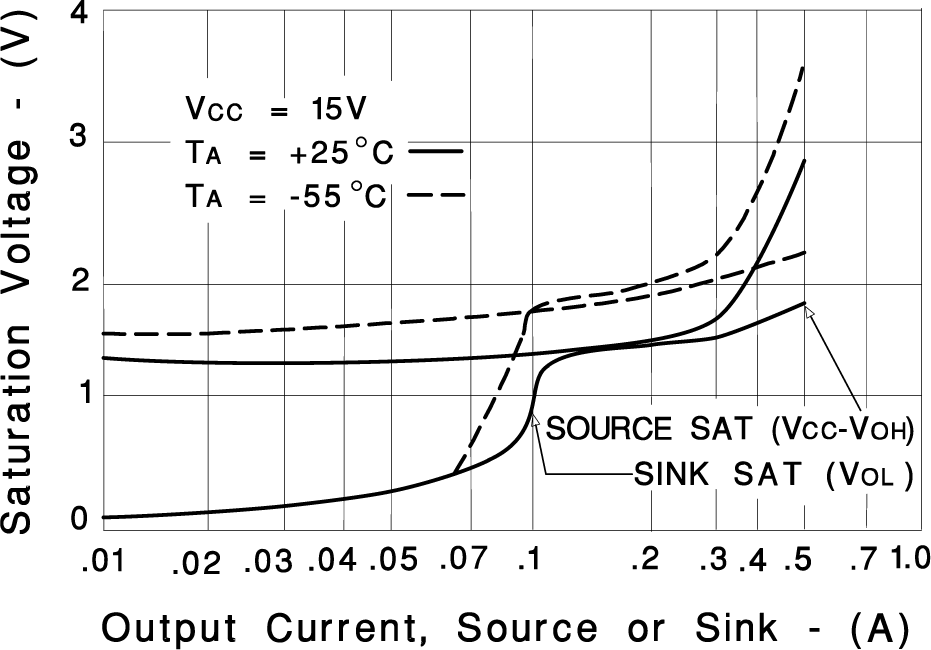

圖 6-4 輸出飽和特性

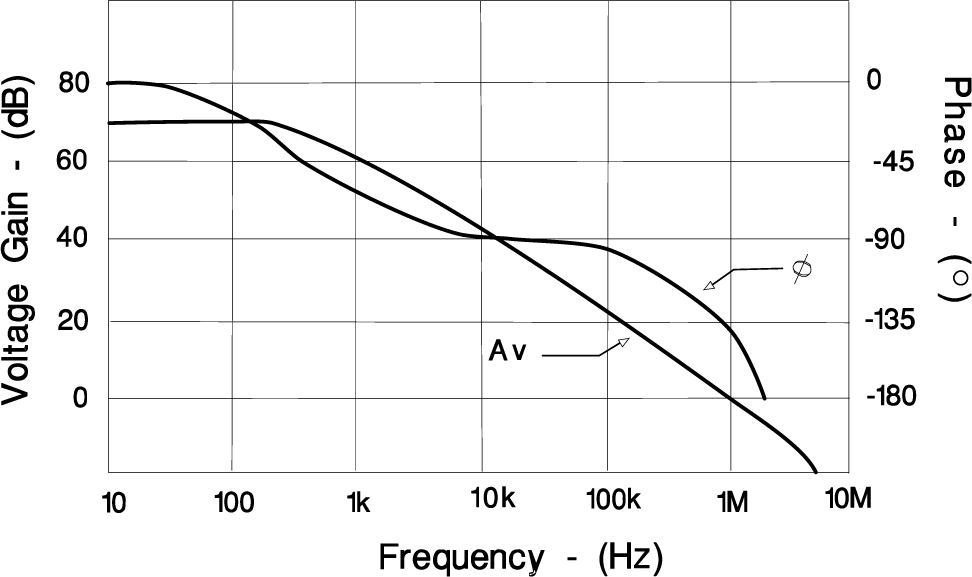

圖 6-5 誤差放大器開環頻率響應
