5.14 典型特性
圖 5-1 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系

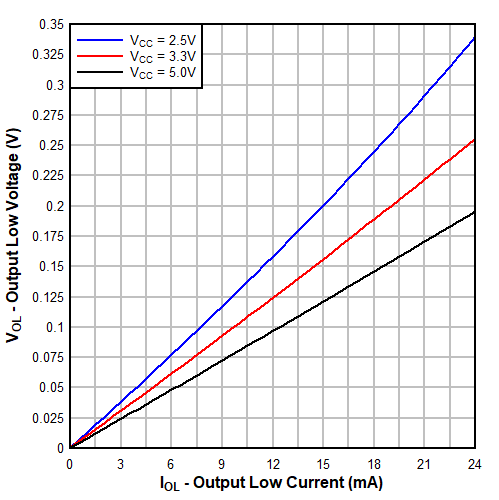

圖 5-3 典型 (TA=25°C) 輸出低電壓 (VOL) 與灌電流 (IOL) 間的關系

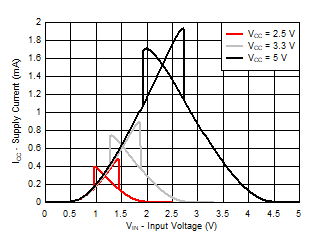

圖 5-5 典型 (TA=25°C) 電源電流 (ICC) 與輸入電壓 (VIN) 間的關系

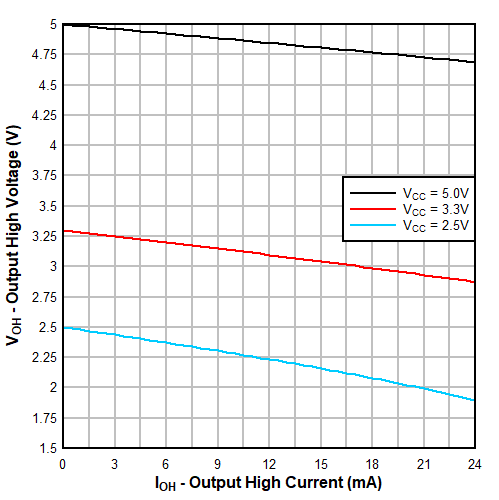

圖 5-2 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系
圖 5-4 典型 (TA=25°C) 輸出低電壓 (VOL) 與灌電流 (IOL) 間的關系

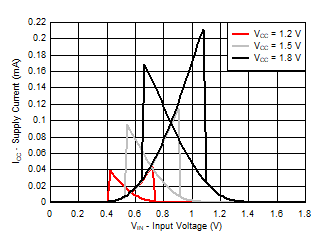

圖 5-6 典型 (TA=25°C) 電源電流 (ICC) 與輸入電壓 (VIN) 間的關系
