ZHCSDZ8G June 2015 – December 2024 TXS0108E-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性：TA = –40°C 至 125°C
- 5.6 時序要求：VCCA = 1.5V ± 0.1V
- 5.7 時序要求：VCCA = 1.8V ± 0.15V
- 5.8 時序要求：VCCA = 2.5V ± 0.2V
- 5.9 時序要求：VCCA = 3.3V ± 0.3V
- 5.10 開關特性：VCCA = 1.5V ± 0.1V
- 5.11 開關特性：VCCA = 1.8V ± 0.15V
- 5.12 開關特性：VCCA = 2.5V ± 0.2V
- 5.13 開關特性：VCCA = 3.3V ± 0.3V
- 5.14 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RKS|20
- PW|20
- DGS|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
該器件是一款 8 位同相電平轉換器，此轉換器使用兩個獨立的可配置電源軌。A 端口跟蹤 VCCA 引腳的電源電壓。VCCA 引腳可接受 1.4V 至 3.6V 之間的任何電源電壓。B 端口跟蹤 VCCB 引腳的電源電壓。VCCB 引腳接受 1.65V 至 5.5V 之間的任何電源電壓。兩個輸入電源引腳可實現 1.5V、1.8V、2.5V、3.3V 和 5V 電壓節點之間的低電壓雙向轉換。
輸出使能 (OE) 輸入為低電平時，所有輸出均將置于高阻抗 (Hi-Z) 狀態。
為了在上電或斷電期間將器件置于高阻態狀態，需要通過一個下拉電阻將 OE 接至 GND。驅動器的拉電流能力確定了電阻器的最小值。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TXS0108E-Q1 | PW（TSSOP，20） | 6.50mm × 6.40mm |
| RKS（VQFN，20） | 4.5mm x 2.5mm | |
| DGS（VSSOP，20） | 3.00mm x 5.10mm |
(1) 有關更多信息，請參閱節 11
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

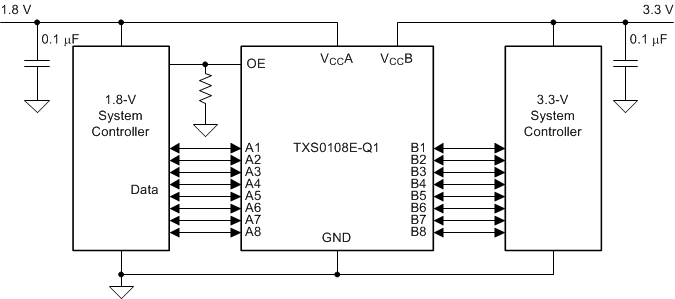

簡化版應用
