ZHCSAQ2B January 2013 – April 2017 TS3A5223
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RSW|10
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用
- 便攜式電子產品
- 智能手機、平板電腦
- 家用電器
- 有線通信
3 說明
TS3A5223 是一款高速雙通道模擬開關，此開關具有先斷后通以及雙向信號切換功能。TS3A5223 可被用作一個雙路 2:1 復用器或者一個 1:2 雙路去復用器。
TS3A5223 提供極低的導通電阻、很低的 THD 和通道間串?dāng)_以及很高的關閉隔離。這些 特性 使得 TS3A5223 適用于音頻信號傳輸和切換 應用。
TS3A5223 控制邏輯支持 1V - 3.6V CMOS 邏輯電平。此邏輯接口可在不增加電源輸出電流 (ICC) 的前提下實現與各種 CPU 和微控制器的直接對接，從而降低了功耗。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS3A5223 | µQFN (10) | 1.80mm x 1.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

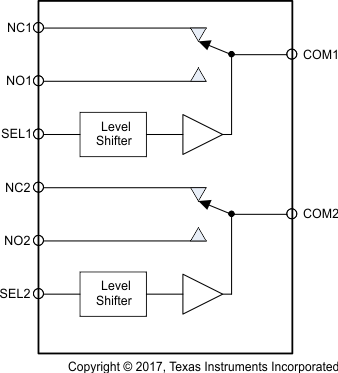

功能圖
