3 說明
TPS74701-Q1 低壓降 (LDO) 線性穩壓器可面向多種應用提供易于使用的穩健型電源管理解決方案。用戶可編程軟啟動通過減少容性浪涌電流，最大限度地減少了輸入電源上的應力，并且單調啟動旨在為多種不同類型的處理器和 ASIC 供電。借助使能輸入和電源正常輸出，可通過外部穩壓器輕松進行時序控制，因此可為各種具有特殊啟動要求的應用配置滿足其時序要求的解決方案。
該器件還具有高精度的參考電壓電路和誤差放大器，可在整個負載、線路、溫度和過程范圍內提供 0.95% 精度。該器件在使用大于或等于 2.2μF 的任何類型的電容器時均能保持穩定，并完全符合 AEC-Q100 標準。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

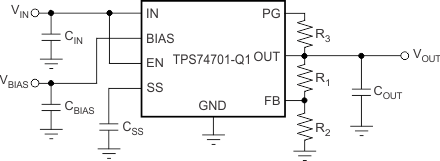

典型應用電路（可調節）
導通響應
