3 說明
TPS65263-1Q1 包含三路同步降壓轉換器，并具有 4.0V 至 18V 的寬輸入電壓范圍。這款轉換器具有恒定頻率峰值電流模式，專用于簡化應用，同時方便設計人員根據目標應用來優化系統?？赏ㄟ^外部電阻在 200kHz 至 2.3MHz 范圍內調節轉換器的開關頻率。buck1 和 buck 2，buck3 之間的 180° 異相運行（buck2 和 buck3 同相運行）可最大限度降低對輸入濾波器的要求。
每個降壓轉換器的初始啟動電壓都可通過外部反饋電阻設定。可使用 I2C 控制 7 位 VID 對 buck2 的輸出電壓進行動態調整，范圍為 0.68V 至 1.95 V，步長為 10mV?？赏ㄟ^ I2C 總線借助 3 位控制對 VID 電壓轉換的轉換率進行編程，以優化 VID 電壓轉換期間的過沖/下沖。
TPS65263-1Q1 中的每個降壓轉換器都可通過 I2C 加以控制，從而執行以下操作：啟用和禁用輸出電壓、設置脈沖跳躍模式 (PSM) 或輕負載條件下的強制持續電流 (FCC) 模式以及讀取電源正常狀態、過流警告和裸片溫度警告。
TPS65263-Q1 具有過壓保護、過流保護、短路保護和過熱保護功能。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65263-1Q1 | RHB（VQFN，32） | 5.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

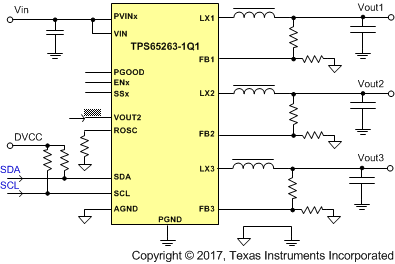

應用原理圖

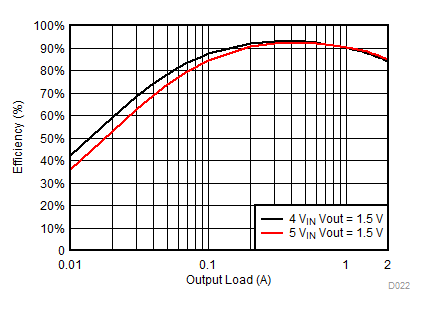

效率與輸出負載之間的關系
