3 說明
TPS650320-Q1 器件是一種高度集成的電源管理 IC，可適用于汽車攝像頭模塊。此器件包含三個降壓轉換器和一個低壓降 (LDO) 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3V，用于連接到同軸電纜 (PoC)。所有轉換器都在強制固定頻率 PWM 模式下工作。LDO 可提供 300mA 電流，并可在 2.5V 至 5.5V 的輸入電壓范圍內正常運行。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。
TPS650320-Q1 采用 24 引腳 VQFN 封裝 (4.00mm × 4.00mm)。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS650320-Q1 | VQFN (24) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

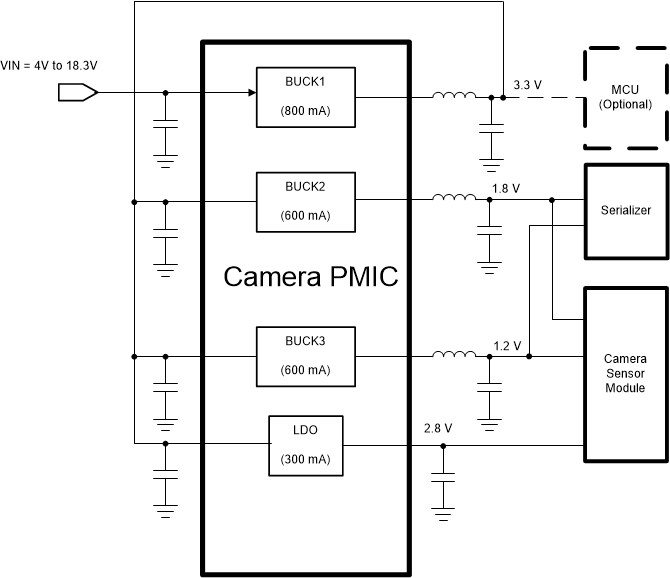

TPS650320-Q1 應用電路
