7.3.2 使能和軟啟動

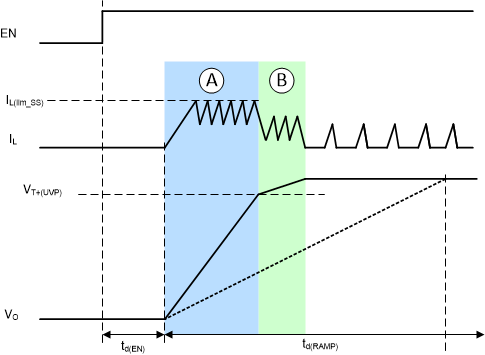

圖 7-1 典型的軟啟動行為當輸入電壓高于 UVLO 上升閾值且 EN 引腳被拉至高于 1.2V 的電壓時，TPS631012A 和 TPS631013A 將啟用，并在短暫的延遲時間 td(EN) 后啟動。
TPS631012A 和 TPS631013A 具有兩種啟動機制，具體由寄存器 CONTROL2 中的 FAST_RAMP_EN 位控制。圖 7-1 顯示了典型的啟動情況（低輸出負載，典型輸出電容）。
- 當 FAST_RAMP_EN = 1 時，快速斜坡模式將啟用。輸出斜坡行為如圖 7-1 中的實線 Vo 所示
- 當 FAST_RAMP_EN = 0 時，快速斜坡模式將禁用。輸出斜坡行為如圖 7-1 中的虛線 Vo 所示
啟用快速斜坡模式后，如果選擇的電容小于所選斜坡時間 td(RAMP) 對應的電容值時，這些器件將控制電感器峰值電流以限制浪涌電流并確保盡可能快速軟啟動。然后，輸出電壓上升速度快于基準電壓斜坡（請參閱圖 7-1 中的 A 相）。為了避免輸出過沖，當輸出接近目標電壓并遵循即將完成啟動的電壓斜坡所給出的基準電壓斜坡壓擺率值時，電流鉗位將停用（請參閱圖 7-1 中的 B 相）。從電流鉗位狀態的轉換使用 VT+(UVP) 閾值來檢測，其中該閾值通常為目標輸出電壓的 90%。在 B 相之后，輸出電壓將很好地調節至標稱目標電壓。電流波形取決于輸出負載和運行模式。啟動期間的電流限制有兩個選項，并由寄存器 CONTROL2 中的 CL_RAMP_MIN 位控制。
- 當 CL_RAMP_MIN = 0 時，啟動期間的典型電流限制（圖 7-1 中的 A 相）為 500mA
- 當 CL_RAMP_MIN = 1 時，啟動期間的典型電流限制（圖 7-1 中的 A 相）為 1000mA
禁用快速斜坡模式后，輸出電壓完全由內部基準電壓斜坡壓擺率控制。寄存器 CONTROL2 中的 TD_RAMP 有三個位用于定義輸出電壓斜坡時間。
請注意，如果啟動期間電流限值 (IL(lim_SS)) 低于跟隨電壓斜坡（由 TD_RAMP 控制）所需的電流，電流會自動增加以跟隨電壓斜坡。
