7.1 原理圖
圖 7-1 TPS62810-Q1 和 TPS62813-Q1 的測量設置表 7-1 元件列表
| 基準 | 說明 | 制造商(1) |
|---|---|---|
| IC | TPS62810-Q1 或 TPS62813-Q1 | 德州儀器 (TI) |
| L | 0.47μH 電感器；XEL4030-471MEB | Coilcraft |
| CIN | 22μF / 10V；GCM31CR71A226KE02L | Murata |
| COUT | 2 × 22μF / 10V；GCM31CR71A226KE02L + 1 × 10μF 6.3V；GCM188D70J106ME36 | Murata |
| CSS | 4.7nF（等于 1ms 啟動斜升） | 不限 |
| RCF | 8.06kΩ | 不限 |
| CFF | 10pF | 不限 |
| R1 | 取決于 VOUT | 不限 |
| R2 | 取決于 VOUT | 不限 |
| R3 | 100kΩ | 不限 |
(1) 請參閱第三方產品免責聲明。

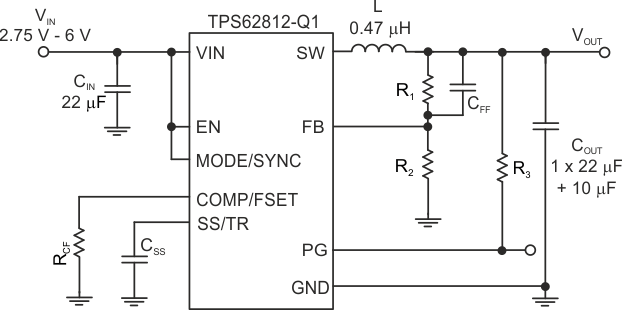

圖 7-2 TPS62812-Q1 和 TPS62811-Q1 的測量設置表 7-2 元件列表
| 基準 | 說明 | 制造商(1) |
|---|---|---|
| IC | TPS62812-Q1 或 TPS62811-Q1 | 德州儀器 (TI) |
| L | 0.56μH 電感器，XEL4020-561MEB | Coilcraft |
| CIN | 22μF / 10V；GCM31CR71A226KE02L | Murata |
| COUT | 1 × 22μF / 10V；GCM31CR71A226KE02L + 1 × 10μF 6.3V；GCM188D70J106ME36 | Murata |
| CSS | 4.7nF（等于 1ms 啟動斜升） | 不限 |
| RCF | 8.06kΩ | 不限 |
| CFF | 10pF | 不限 |
| R1 | 取決于 VOUT | 不限 |
| R2 | 取決于 VOUT | 不限 |
| R3 | 100kΩ | 不限 |
