12 器件和文檔支持
12.1 器件支持
12.1.1 開發支持
12.1.1.1 德州儀器 (TI) Fusion Digital Power™設計人員
TPS544B20 和 TPS544C20 器件由德州儀器 (TI) 數字電源設計工具 (Digital Power Designer) 完全支持。Fusion Digital Power Designer 是一款圖形用戶界面 (GUI)，此界面可根據 PMBus 接口協議，經由德州儀器 (TI) USB 到通用輸入輸出接口 (GPIO) 適配器來配置和監視 TPS544B20 和 TPS544C20 器件。
單擊此鏈接下載德州儀器 (TI) Fusion Digital Power Designer 軟件包。

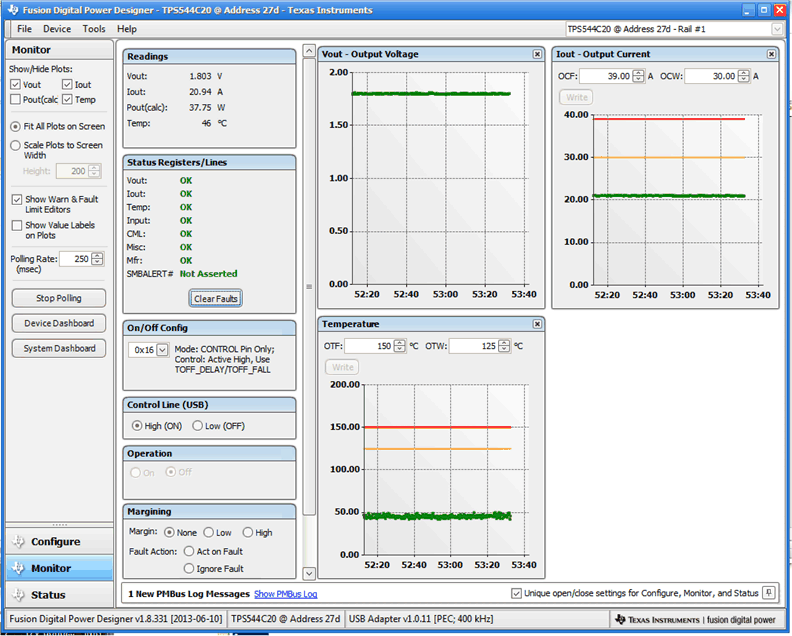

Figure 48. 使用 Fusion Digital Power Designer 進行器件監控
Figure 49. 使用 Fusion Digital Power Designer 進行器件配置
12.2 相關鏈接
下面的表格列出了快速訪問鏈接。類別包括技術文檔、支持與社區資源、工具和軟件，以及申請樣片或購買產品的快速鏈接。
12.3 商標
E2E is a trademark of Texas Instruments.
NexFET, D-CAP, D-CAP2, Fusion Digital Power are trademarks of TI.
All other trademarks are the property of their respective owners.
12.4 接收文檔更新通知
要接收文檔更新通知，請導航至 TI.com 上的器件產品文件夾。單擊右上角的通知我 進行注冊，即可每周接收產品信息更改摘要。有關更改的詳細信息，請查看任何已修訂文檔中包含的修訂歷史記錄。
12.5 社區資源
下列鏈接提供到 TI 社區資源的連接。鏈接的內容由各個分銷商“按照原樣”提供。這些內容并不構成 TI 技術規范，并且不一定反映 TI 的觀點；請參閱 TI 的 《使用條款》。
-
TI E2E™ 在線社區 TI 的工程師對工程師 (E2E) 社區。此社區的創建目的在于促進工程師之間的協作。在 e2e.ti.com 中，您可以咨詢問題、分享知識、拓展思路并與同行工程師一道幫助解決問題。
-
設計支持 TI 參考設計支持 可幫助您快速查找有幫助的 E2E 論壇、設計支持工具以及技術支持的聯系信息。
12.6 靜電放電警告
這些裝置包含有限的內置 ESD 保護。 存儲或裝卸時，應將導線一起截短或?qū)⒀b置放置于導電泡棉中，以防止 MOS 門極遭受靜電損傷。
12.7 Glossary
SLYZ022 — TI Glossary.
This glossary lists and explains terms, acronyms, and definitions.
