ZHCSOL9B March 2013 – August 2021 TPS53511
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
3 說明
TPS53511 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該器件適用于計算電源系統中的負載點 (POL)，并提供了一種具有成本效益、低元件數量的低待機電流解決方案。TPS53511 的主控制環路采用 D-CAP2? 模式控制，無需外部元件便可實現快速瞬態響應。自適應導通時間控制支持在高負載條件下 PWM 模式與輕負載條件下減頻運行之間的無縫操作，從而實現高效率。
TPS53511 的專有電路還可使其適應低等效串聯電阻 (ESR) 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件采用 4.5V 至 18V 的電源輸入電壓以及 2V 至 18V 的輸入電源電壓工作，提供可調緩啟動時間和電源正常功能，還支持預偏置軟啟動功能。TPS53511 采用 16 引腳 QFN 封裝，設計運行溫度范圍為 -40°C 到 85°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53511 | VQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

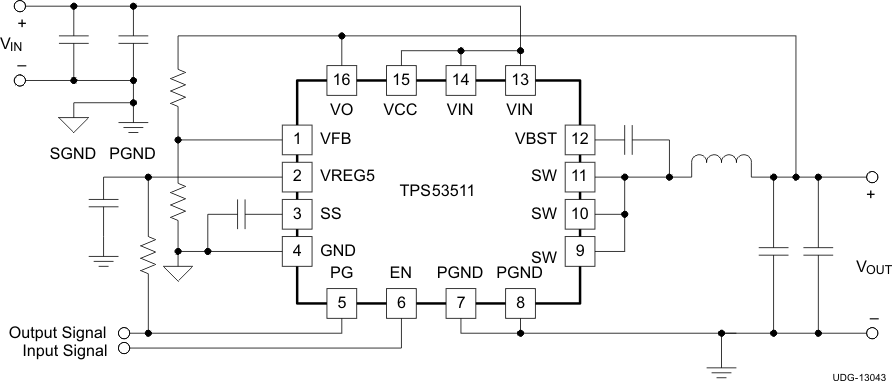

典型應用
