5 引腳配置和功能

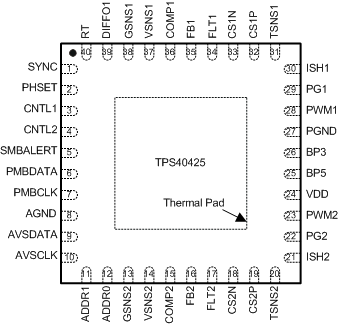

RHA 封裝
40 引腳
（俯視圖）
引腳功能
| 引腳 | I/O(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| ADDR1 | 11 | I | PMBus 器件的高位地址引腳。將電阻器連接到 AGND（請參閱Table 3）。 |
| ADDR0 | 12 | I | PMBus 器件的低位地址引腳。將電阻器連接到 AGND（請參閱Table 3）。 |
| AGND | 8 | — | 模擬接地引腳，用于模擬信號。直接連接至散熱墊。 |
| AVSCLK | 10 | I | AVS 時鐘 |
| AVSDATA | 9 | I | AVS 數據 |
| BP 3 | 26 | O | 用于邏輯的 3.3V 偏置電源。應在靠近該引腳的位置將一個值為 0.33µF 或更高的低 ESR 陶瓷電容器連接到 AGND。建議的電容器最大值為 10µF。 |
| BP 5 | 25 | O | 內部穩壓器的輸出旁路。應在靠近該引腳的位置將 1µF 或更高的低 ESR 陶瓷電容器連接到 PGND 引腳。建議的電容器最大值為 10µF。 |
| CNTL1 | 3 | I | 啟動或停止通道 1 的邏輯電平輸入。當該引腳懸空時，內部 6µA 電流源會將 VCNTL1 上拉至 VBP5。 |
| CNTL2 | 4 | I | 啟動或停止通道 2 的邏輯電平輸入。當該引腳懸空時，內部 6µA 電流源會將 VCNTL2 上拉至 VBP5。 |
| COMP1 | 36 | O | 誤差放大器 1 和環路反饋組件連接節點的輸出。 |
| COMP2 | 15 | O | 誤差放大器 2 和環路反饋組件連接節點的輸出。 |
| CS1N | 33 | I | 通道 1 的電流感應放大器的負引腳。在智能功率模式運行期間，內部 4kΩ 電阻器會將 CS1N 上拉至 1.24V，以提供智能功率級器件所需的偏置電壓。 |
| CS1P | 32 | I | 通道 1 的電流感應放大器的正引腳。 |
| CS2N | 18 | I | 通道 2 的電流感應放大器的負引腳。在智能功率模式運行期間，內部 4kΩ 電阻器會將 CS2N 上拉至 1.24V，以提供智能功率級器件所需的偏置電壓。 |
| CS2P | 19 | I | 通道 2 的電流感應放大器的正引腳。 |
| DIFFO1 | 39 | O | 通道 1 的遙感放大器輸出。 |
| FB1 | 35 | I | 誤差放大器 1 的反相輸入。在正常運行期間，該引腳上的電壓等于內部基準電壓。連接至 BP5，以將通道設置為從通道。 |
| FB2 | 16 | I | 誤差放大器 2 的反相輸入。在正常運行期間，該引腳上的電壓等于內部基準電壓。連接至 BP5，以將通道設置為從通道。 |
| FLT1 | 34 | I/O | 通道 1 的故障信號。內部 100kΩ 電阻器將 FLT1 上拉至 BP3。 |
| FLT2 | 17 | I/O | 通道 2 的故障信號。內部 100kΩ 電阻器將 FLT2 上拉至 BP3。 |
| GSNS1 | 38 | I | 通道 1 的電壓感應信號的負引腳。 |
| GSNS2 | 13 | I | 通道 2 的電壓感應信號的負引腳。 |
| ISH1 | 30 | I | 多相模式下通道 1 的電流共享信號 |
| ISH2 | 21 | I | 多相模式下通道 2 的電流共享信號 |
| PG1 | 29 | O | 通道 1 輸出電壓的開漏電源正常指示器。該引腳在內部通過從通道被拉至接地。 |
| PG2 | 22 | O | 通道 2 輸出電壓的開漏電源正常指示器。該引腳在內部通過從通道被拉至接地。 |
| PGND | 27 | — | 電源 GND，用于 BP5 旁通電容器。直接連接至散熱墊。 |
| PHSET | 2 | I/O | 多相模式的相位集 |
| PMBCLK | 7 | I | PMBus 時鐘引腳 |
| PMBDATA | 6 | I/O | PMBus 數據引腳 |
| PWM1 | 28 | O | 通道 1 的 PWM 信號 |
| PWM2 | 23 | O | 通道 2 的 PWM 信號 |
| RT | 40 | I | 可通過在該引腳和 AGND 之間連接一個電阻器來設置振蕩器頻率 |
| SMBALERT | 5 | O | PMBus 警報引腳。 |
| SYNC | 1 | I/O | 這是用于外部時鐘的同步引腳。在單相、兩相或四相期間，外部 SYNC 信號的頻率必須是所需開關頻率的 4 倍；在三相配置期間，該信號的頻率必須是所需開關頻率的 3 倍。 |
| TSNS1 | 31 | I | 通道 1 的外部溫度感應信號輸入 |
| TSNS2 | 20 | I | 通道 2 的外部溫度感應信號輸入 |
| VDD | 24 | I | 控制器的電源輸入。應在靠近該引腳的位置將一個值為 1μF 或更高的低 ESR 陶瓷電容器連接到 AGND。 |
| VSNS1 | 37 | I | 通道 1 的電壓感應信號的正引腳 |
| VSNS2 | 14 | I | 通道 2 的電壓感應信號的正引腳 |
(1) I = 輸入，O = 輸出，P = 電源，I/O = 雙向
