ZHCSCN6C JANUARY 2014 – October 2018 TPS40425
PRODUCTION DATA.
在非智能功率操作期間以及控制器使用電感器 DCR 進行電流檢測(如Figure 12 所示)時,必須使用濾波器消除電感器上電壓的大交流分量,僅保留電感器的電阻上出現的電壓分量??梢允褂?span id="btf1zhxxf73" class="crossreference">Equation 4 找到理想情況下的 R5 和 C4 值。R-C 濾波器的時間常數應等于或大于電感器的時間常數。如果這些時間常數相等,則 C4 上出現的電壓是電感器中的電流乘以電感器電阻。在這種情況下,C4 上的電壓很好地反映了電感器紋波電流,沒有理由使 R-C 時間常數更短。
如果將 R-C 濾波器時間常數延長到大于電感器時間常數,則可以降低 TPS40425 器件電流檢測引腳上存在的電壓的交流紋波分量,但允許正確的直流電流信息保持不變。此延長還會稍微延遲對過流事件的響應,但可以降低系統中的噪聲,從而使 PMBus 上的過流性能和電流報告數據更加干凈。在多相操作期間,R-C 濾波時間的延長會輕微地影響控制回路,因為會向環路應用電流信息,以實現各個相位之間的電流平衡。
在所有情況下,C4 都應盡可能靠近電流檢測引腳放置,以避免噪聲問題,并且建議將一個去耦電容器連接到 CSxN 引腳。
where
當檢測電阻器執行電流檢測時,建議使用Figure 13 中所示的 R-C-R 濾波器來過濾噪聲。

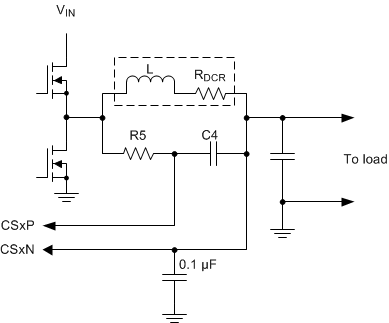

Figure 12. 使用 DCR 進行電流檢測

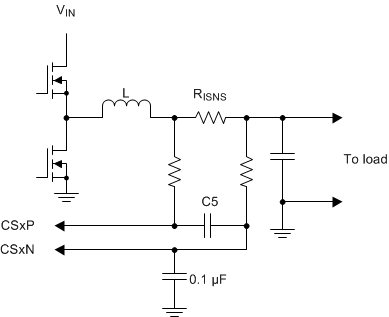

Figure 13. 使用檢測電阻器進行電流檢測 NOTE
電流檢測元件電阻的編程范圍是 0.244mΩ 至 7.747mΩ。IOUT_CAL_GAIN 命令設置電流檢測元件電阻值。電流共享和限流電路將 CSP 和 CSN 之間的最大差值限制為 60mV。不過,在某些情況下,電流監測電路具有更加嚴格的限制,如下所示:
在智能功率操作電流檢測期間(如Figure 14 所示),該設計需要在 TPS40425 器件的 CSxN 引腳以及智能功率級的 REFIN 引腳上使用本地旁路電容器,以避免噪聲問題。建議的 C6 值為 100nF。有關 C7 值,請參閱智能功率級的數據表。必須在安靜區域?qū)筛娏餍盘栛E線布線為一個差分對。

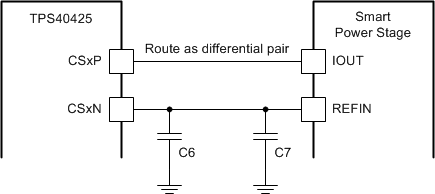

Figure 14. 使用智能功率級進行電流檢測 NOTE
在智能功率模式操作期間,必須將 IOUT_CAL_GAIN 設置為 0.5mΩ。
