7.3.5 輸出電壓和遙感放大器
輸出電壓設置與使用連接在輸出端和反饋 (FB) 引腳之間的分壓器進行的傳統模擬控制器設置非常相似。輸出電壓必須分為 600mV 的標稱基準電壓。Figure 11 顯示了控制器的典型連接。使用單位增益差分電壓檢測放大器檢測負載上的電壓。該類型的檢測可提供更佳的負載調節（有關差分檢測放大器的最大輸出電壓，請參閱電氣規格）。
為防止輸出電壓超出穩壓范圍，應確保允許的最大 DIFFO1 電壓 (VBP5 – 0.2V) 始終（包括 BP5 緩降時）大于實際輸出電壓。對于高于 DIFFO1 引腳規格的輸出電壓，應將輸出電壓直接連接到 R1 和 C1 的連接點，使 DIFFO1 保持開路，不將 VSNS1 引腳連接到輸出電壓。如果設計在遙感放大器之前包含一個電阻分壓器，則 PMBus 上的輸出電壓讀數等于 VSNS1 和 GSNS1 之間的電壓。

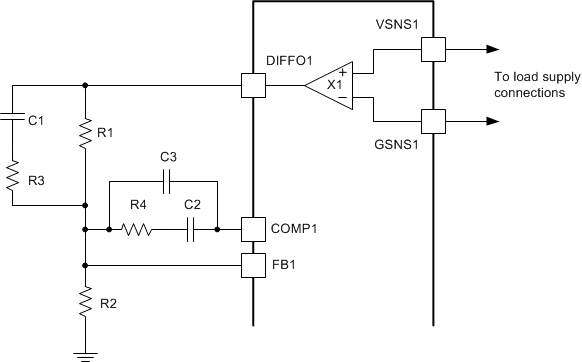

Figure 11. 設定輸出電壓
where
- VFB 是反饋電壓
- VOUT 是所需的輸出電壓
- R1 和 R2 具有相同的單位
DESIGN NOTE
沒有 DIFFO2 引腳。在雙路輸出模式下，VSNS2 和 GSNS2 連接到通道 2 的負載，DIFFO2 信號在內部用于電壓監控。將輸出直接連接到通道 2 的 R1 和 C1 的連接點，以設置反饋的輸出電壓。
可以使用 PMBus 命令來更改反饋電壓 – 與標稱值 600mV 相差 30% 至 10%。輸出電壓可以改變相同的百分比。
