7.3.12.1 軟啟動操作期間的 PWM 行為
在軟啟動周期之前，PWM 處于三態模式，其中高側開關和低側開關都處于關閉狀態。在軟啟動期間，PWM 行為可分為三個階段。在第 1 個階段，PWM 僅在高電平和三態電平之間切換，以進行預偏置啟動。高電平脈沖寬度逐漸增大，三態寬度逐漸減小。第 1 階段持續大約 15 個開關周期。在第 2 個階段，在每個開關周期的末尾產生低電平脈沖。低電平脈沖寬度逐漸增大，三態寬度逐漸減小。第 2 階段的高脈沖寬度會進行調節，從而使輸出電壓平穩上升。在第 3 個階段，三態電平消失，PWM 僅在高電平和低電平之間切換。高電平脈沖寬度逐漸增大，低電平脈沖寬度逐漸減小，直到 PWM 占空比達到穩定狀態。

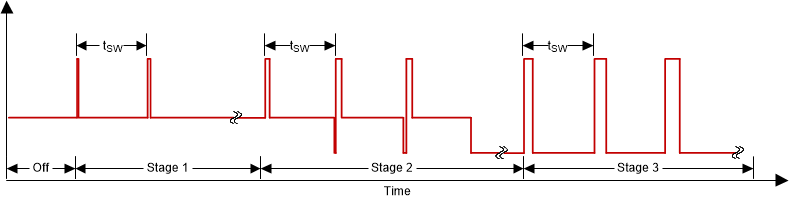

Figure 18. 軟啟動操作期間的 PWM 行為 NOTE
TPS40425 器件和 MOSFET 驅動器必須完全兼容，這樣 MOSFET 驅動器才能正確進入和退出三態運行模式。
TPS28226 MOSFET 驅動器使用自適應三態窗口。將 TPS40425 器件的初始三態電平設置為 1.6V 的出廠默認電平，以便在 PWM 電平從低電平變?yōu)槿龖B(tài)時使 TPS28226 正確進入三態模式。此外，在 PWM 和接地端之間放置一個 68pF 的電容器。
TPS28226 需要 PWM 變?yōu)楦唠娖饺缓笤僮優榈碗娖讲拍芡顺鋈龖B(tài)模式。由于 TPS40425 PWM 在軟啟動的第 1 階段中僅在高電平和三態電平之間切換，因此在第 2 階段中 TPS28226 在發生低脈沖后才能退出三態模式。結果，在軟啟動周期的開始可能產生寬 PWM 脈沖和輸出電壓故障。
對于使用 TPS40425 和 TPS28226 器件的現有設計，應執行測試以評估寬 PWM 脈沖和輸出電壓故障對轉換器和負載電路的影響。對于新設計，應考慮使用與 TPS40425 器件完全兼容的 MOSFET 驅動器。
