ZHCSHG6O April 1998 – March 2025 TPS3820 , TPS3823 , TPS3824 , TPS3825 , TPS3828
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6.10 典型特性
圖 6-2 VDD 處的標準化輸入閾值電壓與自然通風溫度間的關系

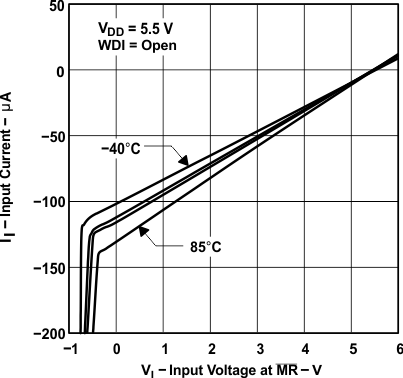

圖 6-4 MR 處的輸入電流與輸入電壓間的關系

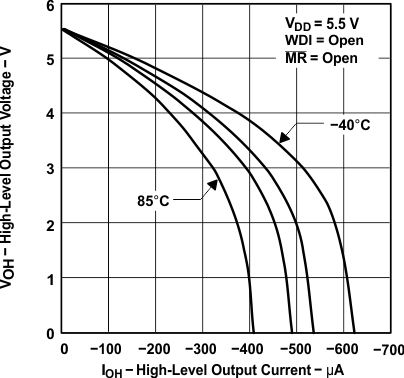

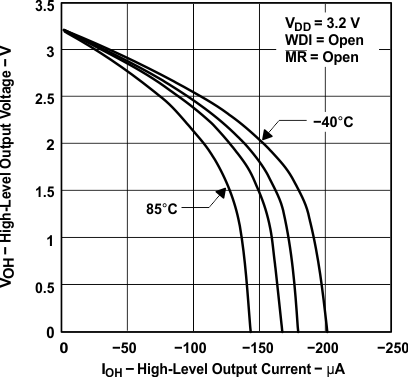

圖 6-6 高電平輸出電壓與高電平輸出電流間的關系
圖 6-8 VDD 處的最小脈沖持續時間與 VDD 閾值過驅間的關系

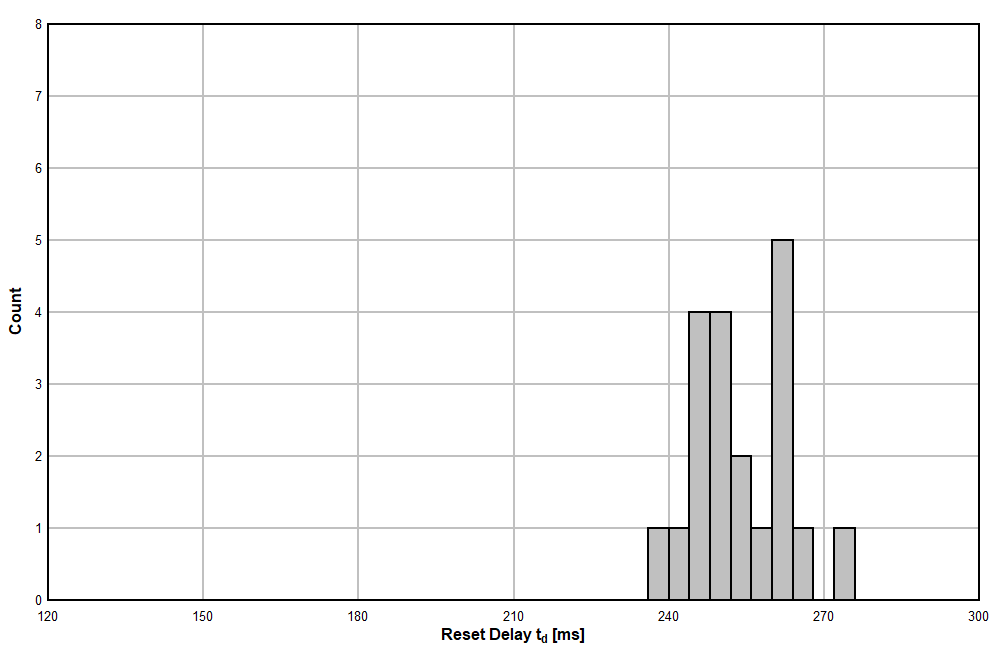

圖 6-10 TPS3823A-33 器件在 25°C 時的復位延時直方圖（單位數 = 20）

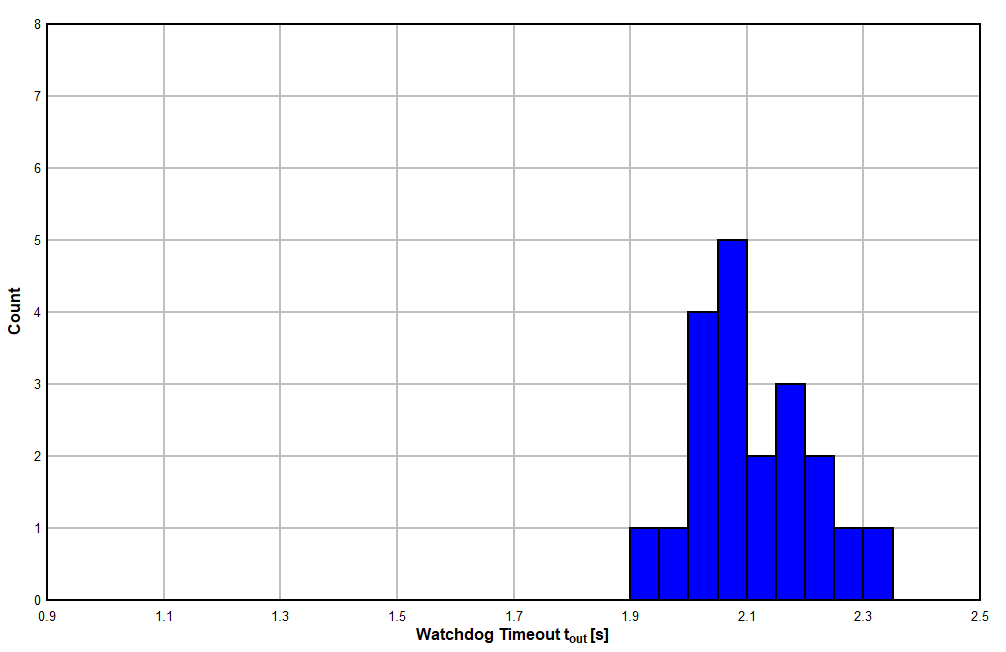

圖 6-12 TPS3823A-33 器件在 -40°C 時的看門狗超時直方圖（單位數 = 20）

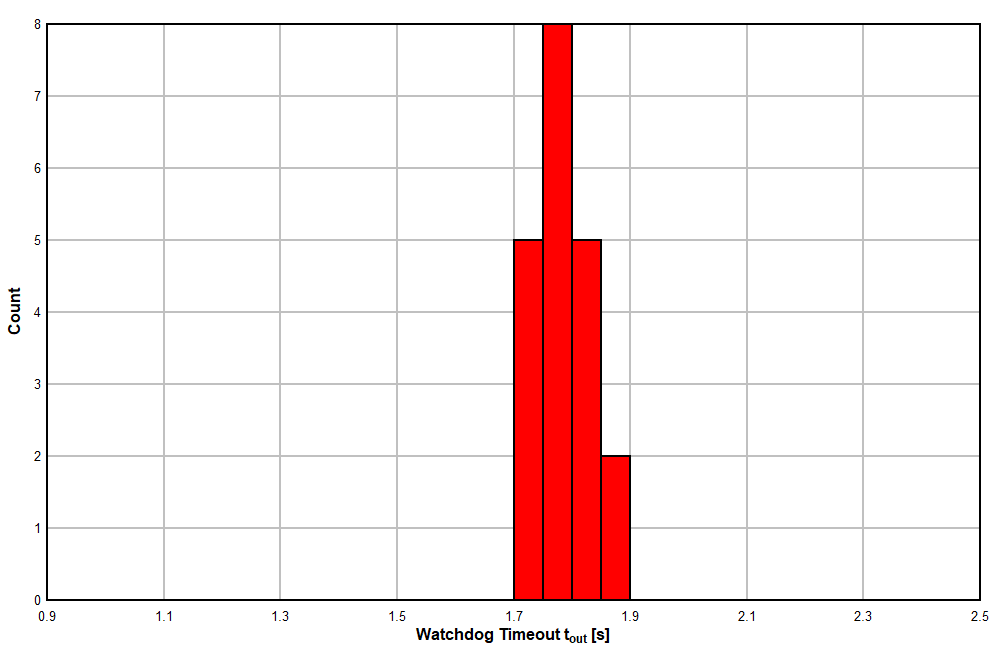

圖 6-14 TPS3823A-33 器件在 125°C 時的看門狗超時直方圖（單位數 = 20）

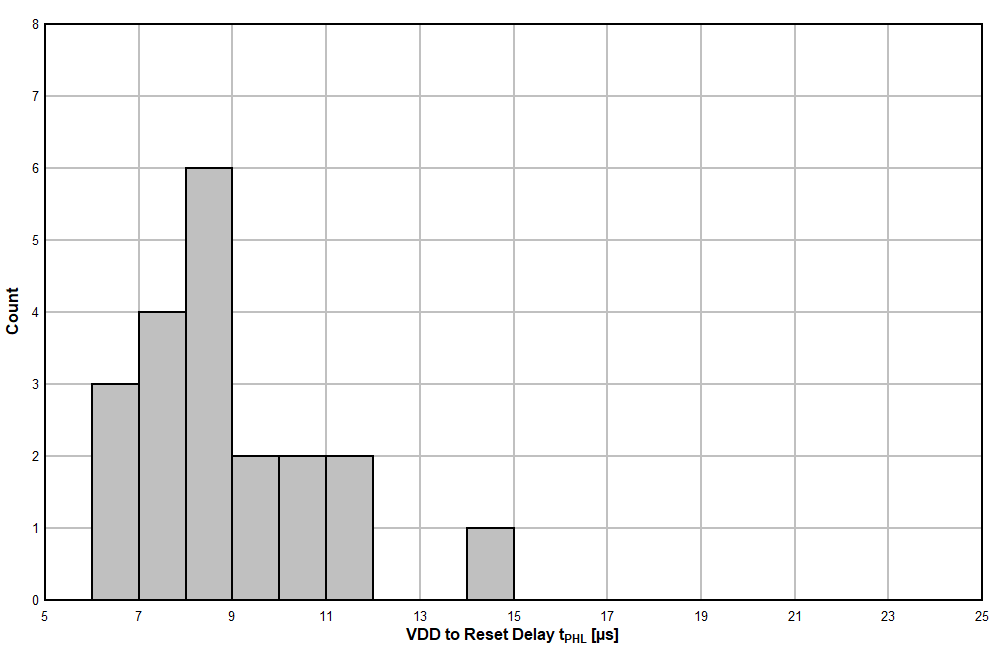

圖 6-16 TPS3823A-33 器件在 25°C 時的 VDD 至復位延時直方圖（單位數 = 20）

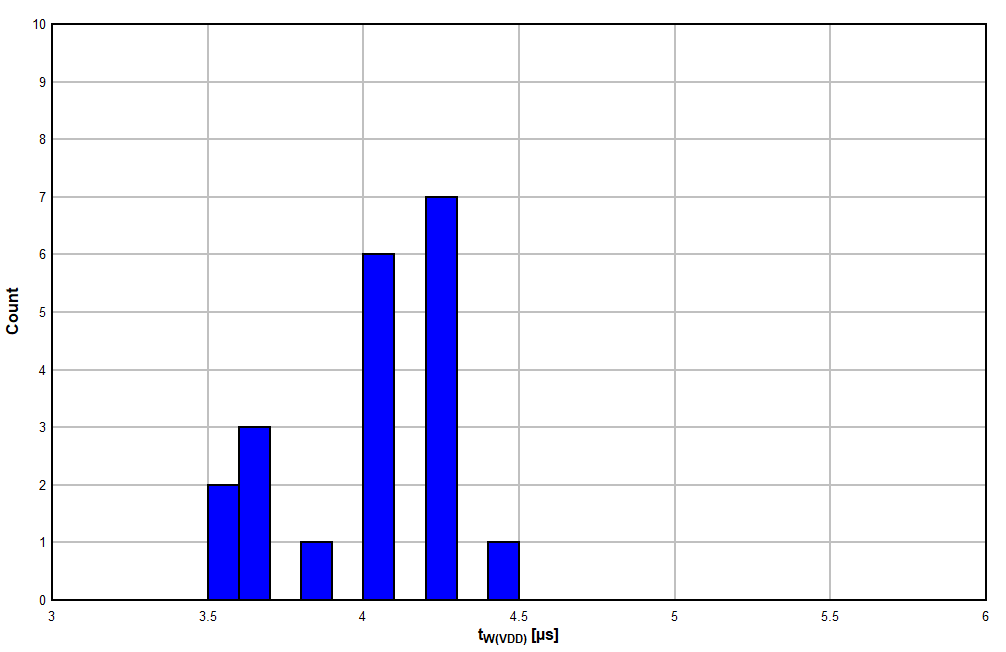

圖 6-18 TPS3823A-33 器件在 -40°C 時的 VDD 脈寬直方圖（單位數 = 20）

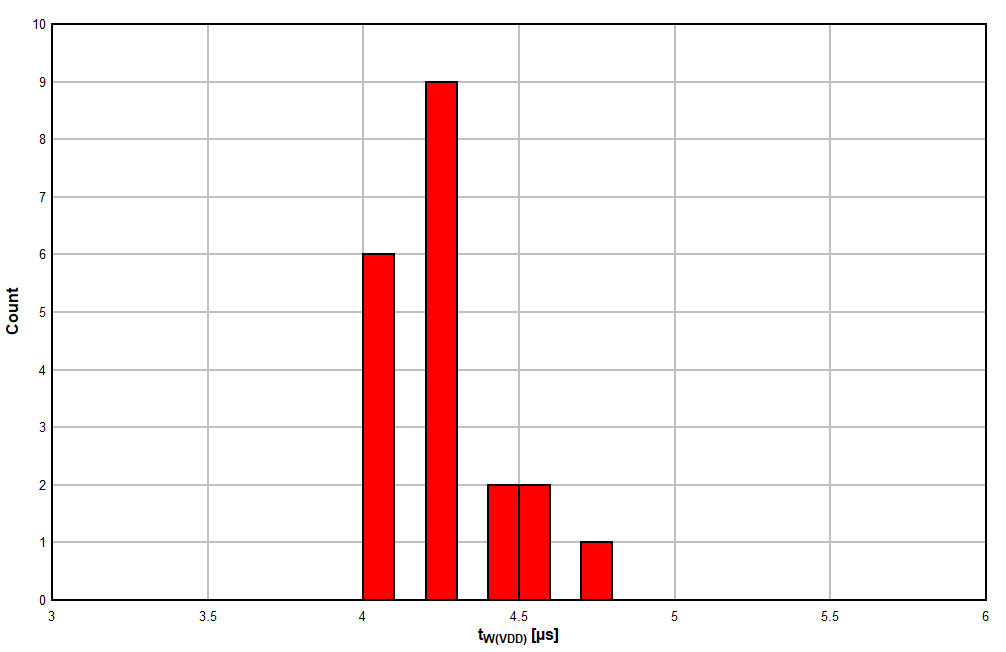

圖 6-20 TPS3823A-33 器件在 125°C 時的 VDD 脈寬直方圖（單位數 = 20）

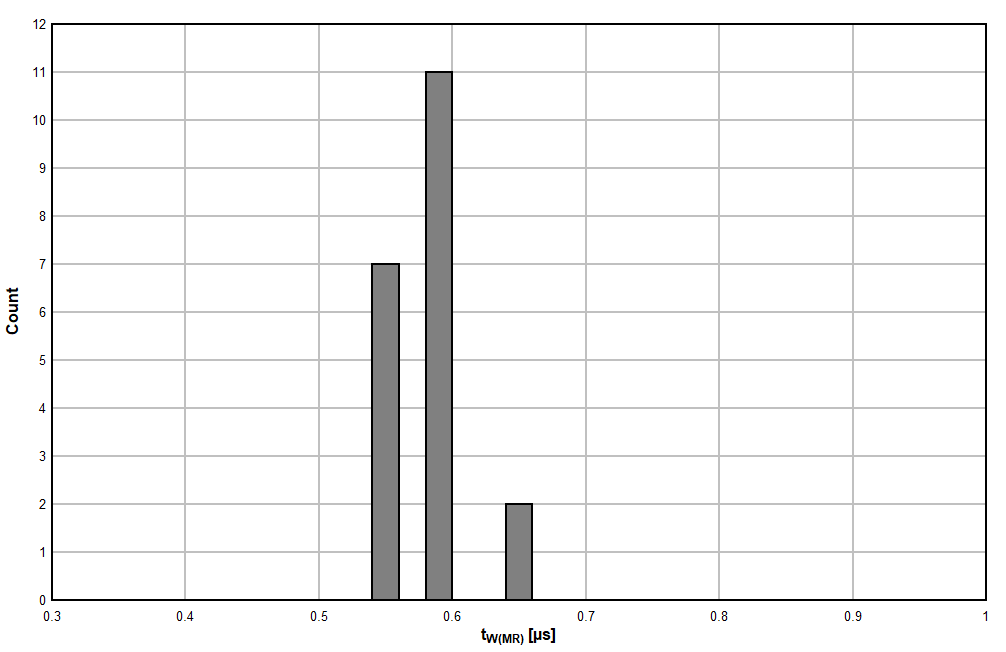

圖 6-22 TPS3823A-33 器件在 25°C 時的手動復位脈寬直方圖（單位數 = 20）

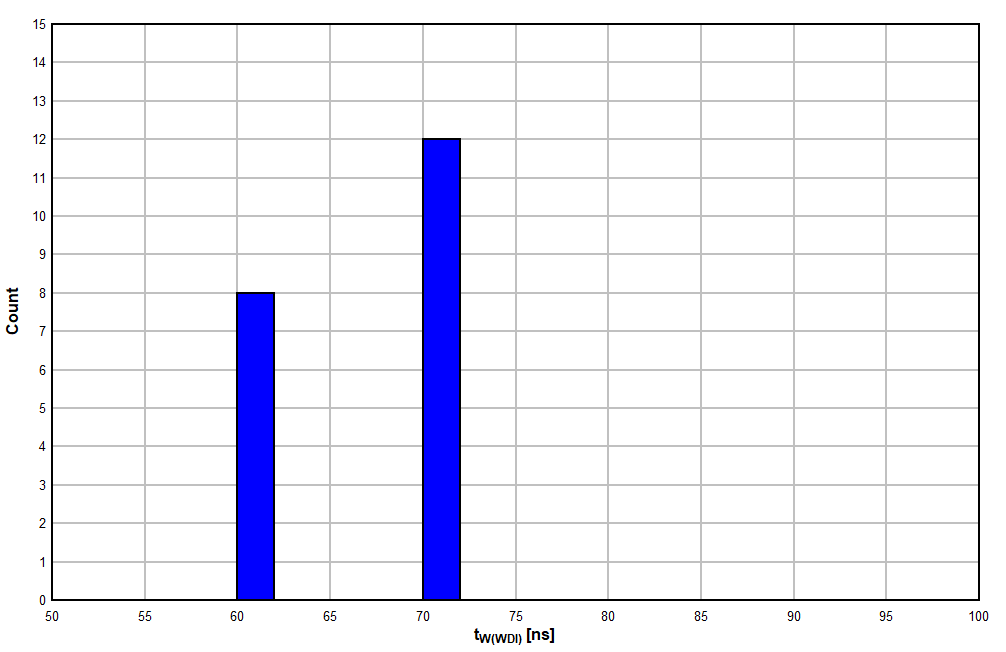

圖 6-24 TPS3823A-33 器件在 -40°C 時的 WDI 脈寬直方圖（單位數 = 20）

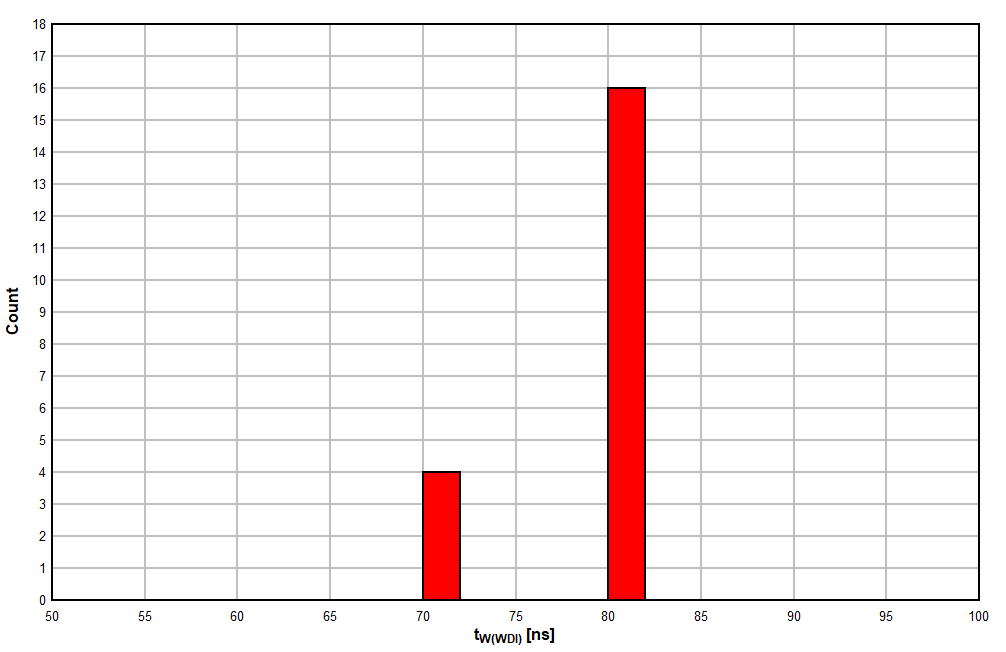

圖 6-26 TPS3823A-33 器件在 125°C 時的 WDI 脈寬直方圖（單位數 = 20）

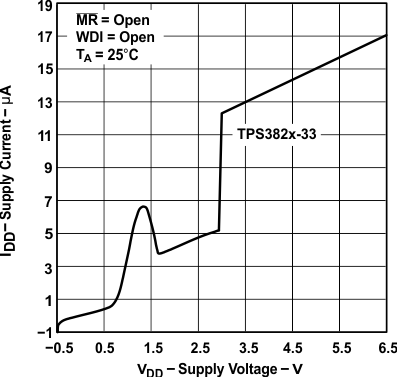

圖 6-3 電源電流與電源電壓間的關系

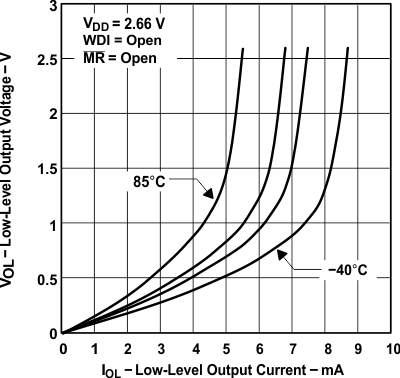

圖 6-5 低電平輸出電壓與低電平輸出電流間的關系
圖 6-7 高電平輸出電壓與高電平輸出電流間的關系

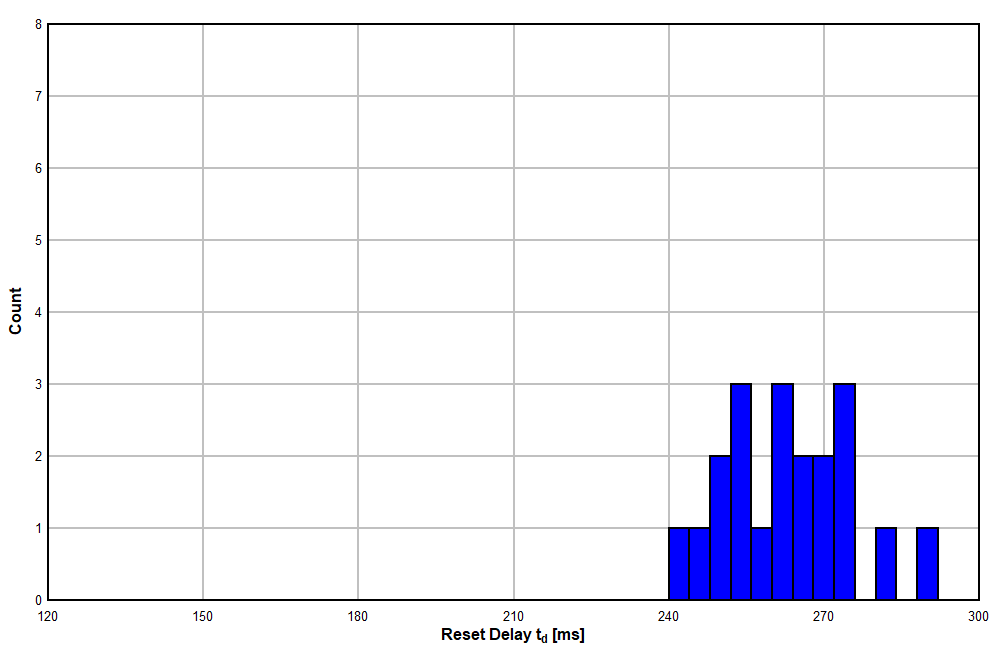

圖 6-9 TPS3823A-33 器件在 -40°C 時的復位延時直方圖（單位數 = 20）

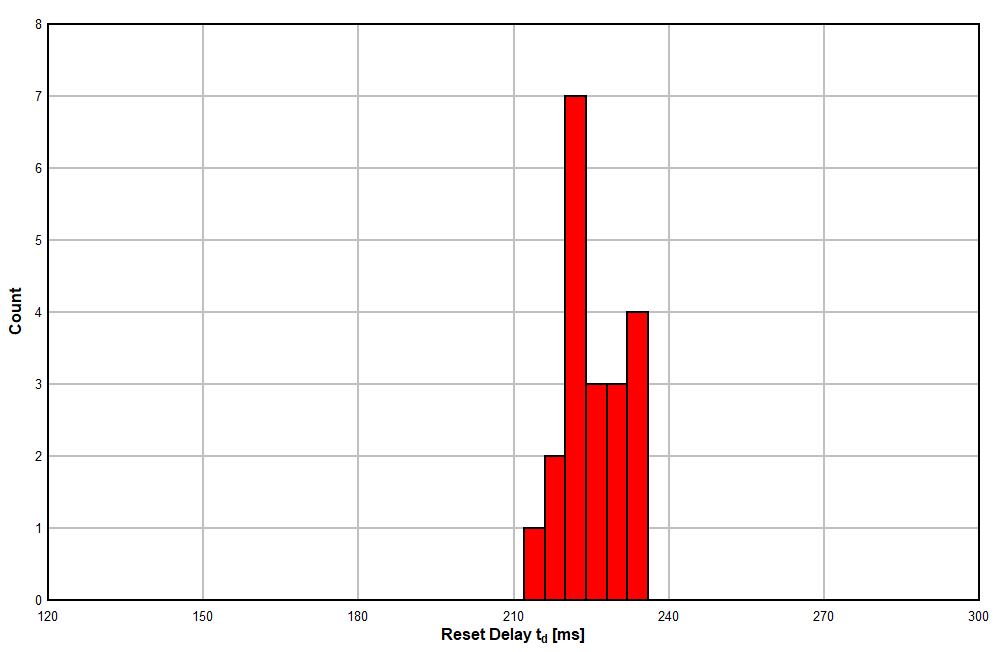

圖 6-11 TPS3823A-33 器件在 125°C 時的復位延時直方圖（單位數 = 20）

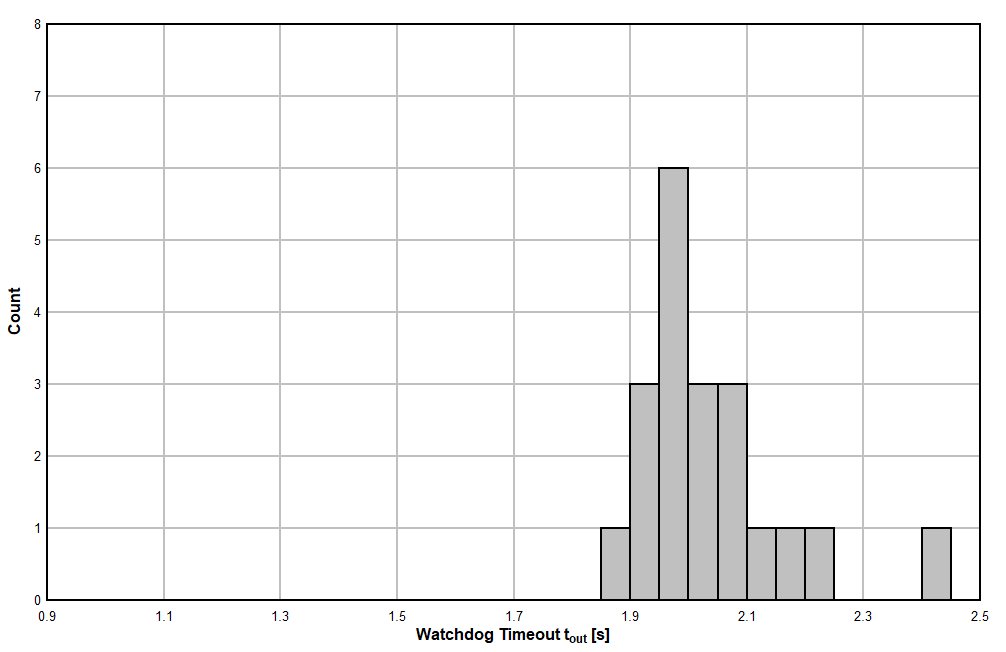

圖 6-13 TPS3823A-33 器件在 25°C 時的看門狗超時直方圖（單位數 = 20）

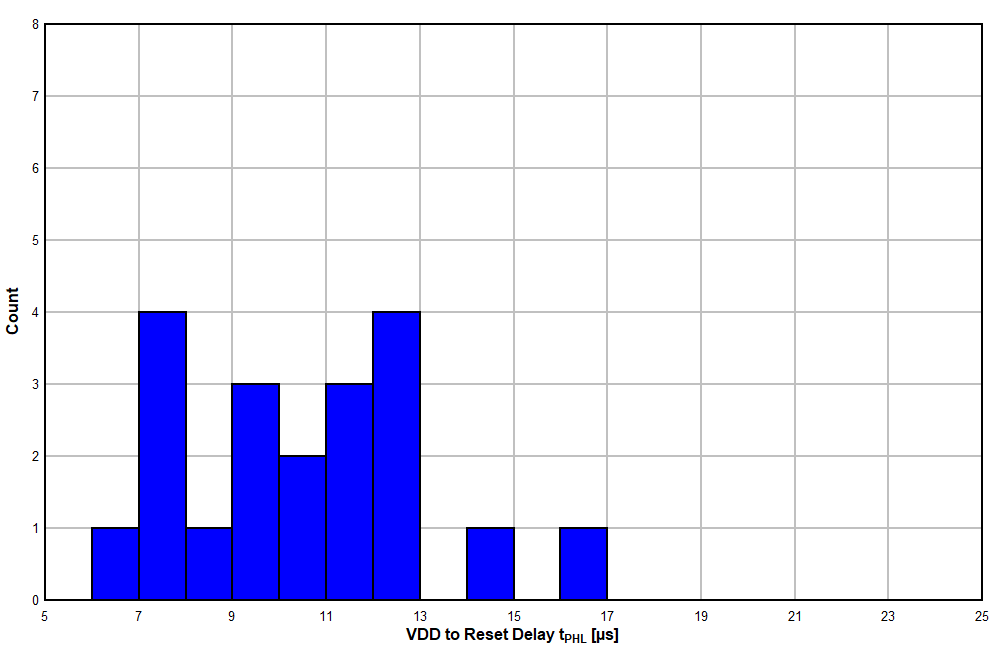

圖 6-15 TPS3823A-33 器件在 -40°C 時的 VDD 至復位延時直方圖（單位數 = 20）

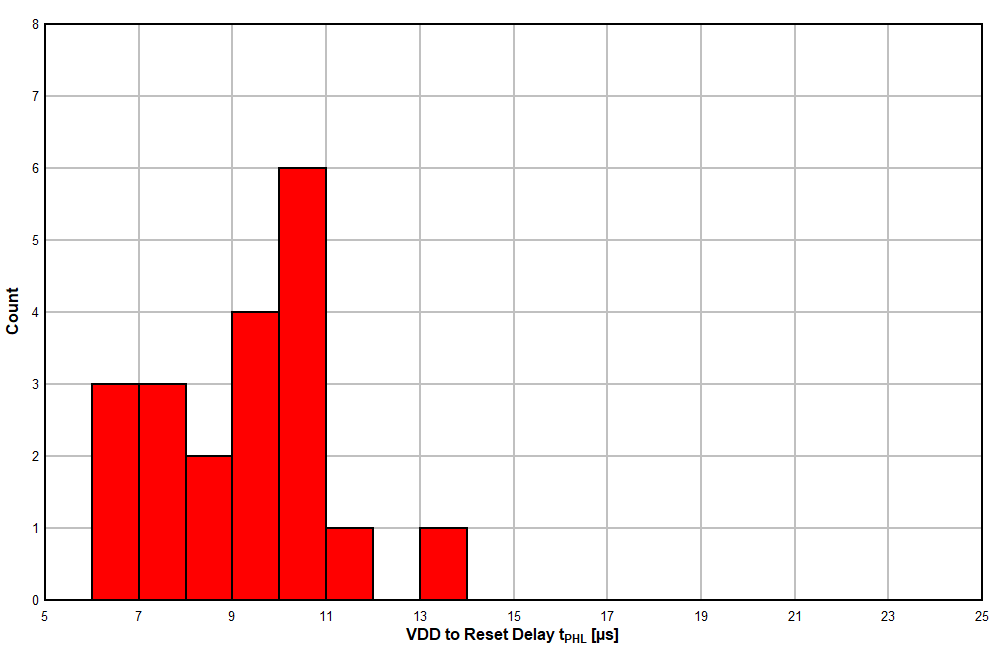

圖 6-17 TPS3823A-33 器件在 125°C 時的 VDD 至復位延時直方圖（單位數 = 20）

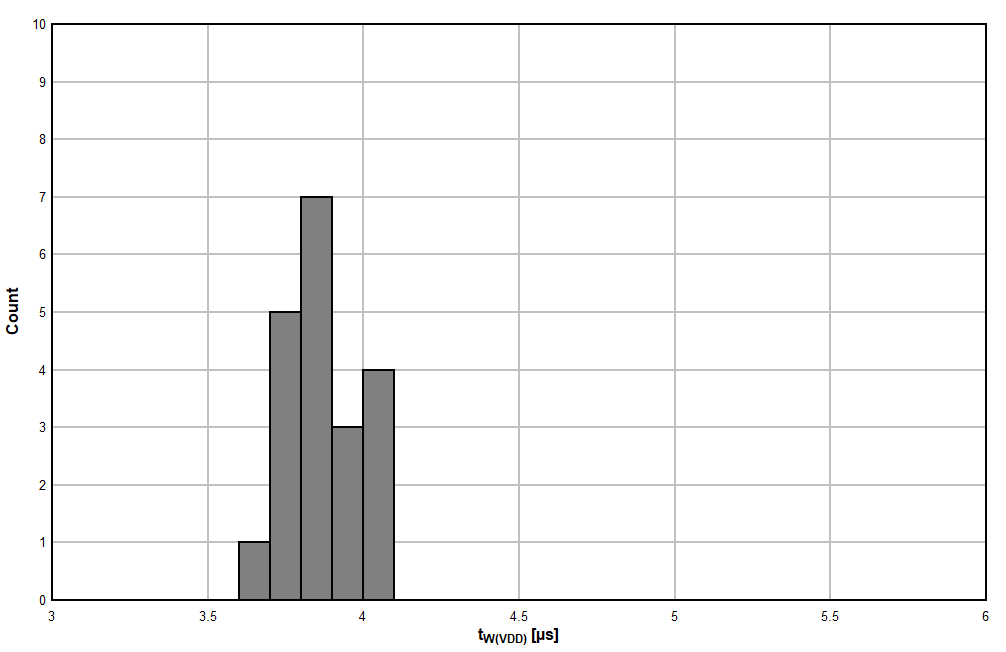

圖 6-19 TPS3823A-33 器件在 25°C 時的 VDD 脈寬直方圖（單位數 = 20）

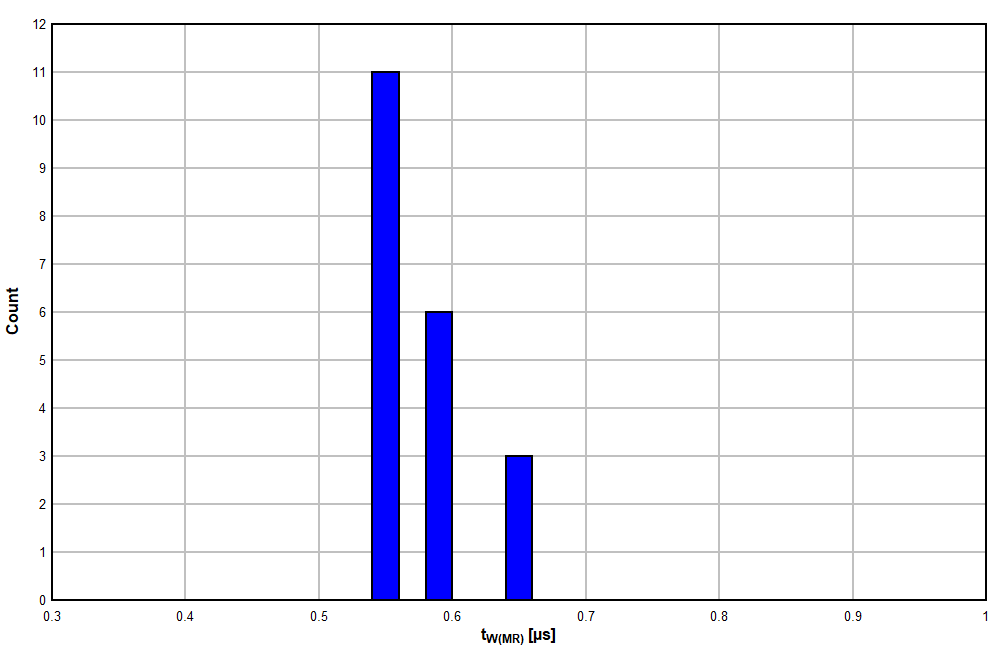

圖 6-21 TPS3823A-33 器件在 -40°C 時的手動復位脈寬直方圖（單位數 = 20）

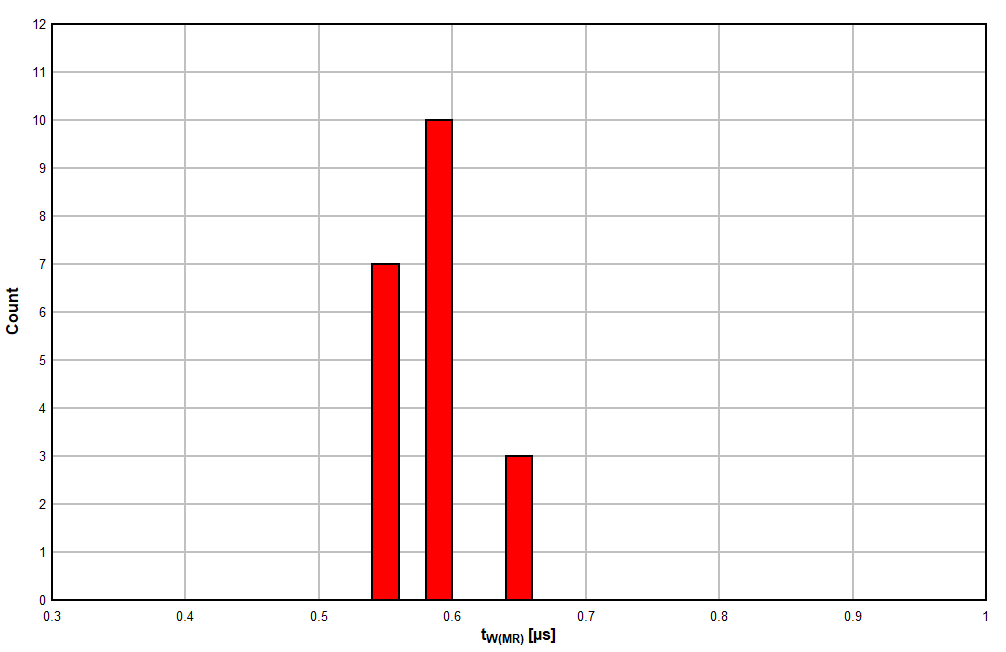

圖 6-23 TPS3823A-33 器件在 125°C 時的手動復位脈寬直方圖（單位數 = 20）

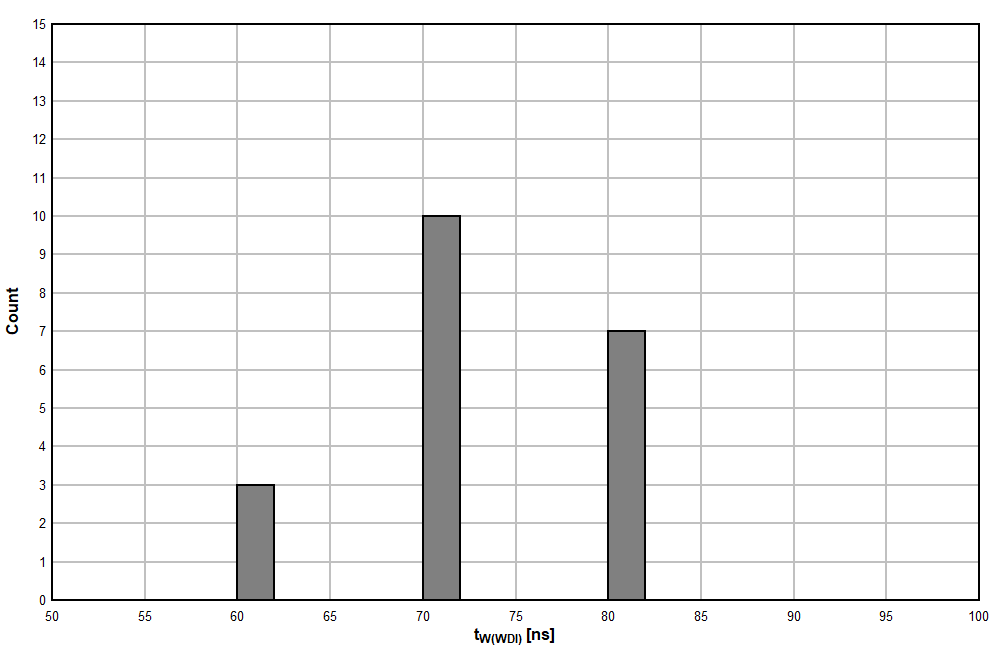

圖 6-25 TPS3823A-33 器件在 25°C 時的 WDI 脈寬直方圖（單位數 = 20）
