8.1 應用信息
TPS25200 是一款具有精密電流限制和過壓鉗位的 5V 電子保險絲。當移動數據卡器件等目標器件在 USB 端口熱插拔時（如 圖 8-1 所示），輸入瞬態電壓可能會因電纜電感而損壞目標器件。將 TPS25200 作為過壓和過流保護器放置在移動設備的輸入端可以保護這些目標器件。當流經電纜的寄生電感的電流突然變化時，也會發生輸入瞬變。當 TPS25200 關閉內部 MOSFET 以響應過壓或過流事件時，可能會發生這種情況。TPS25200 在輸入側無需旁路大容量電容器或其他外部過壓保護元件，即可承受瞬態電壓。TPS25200 還可在主機側用作與 TPS2553 引腳對引腳兼容的傳統電源開關。

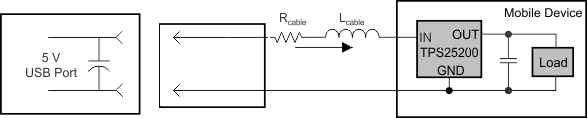

圖 8-1 使用寄生電纜電阻和電感在 5V USB 端口熱插拔
