3 說明
TMUX8108 和 TMUX8109 是支持高電壓的現代模擬多路復用器，可采用 8:1（單端）和 4:1（差分）配置。此器件可在雙電源、單電源或非對稱電源供電時正常運行，最大電源電壓為 100V。TMUX810x 器件可在整個電源電壓范圍內提供一致的模擬參數性能。TMUX8108 和 TMUX8109 可在源極 (Sx) 和漏極 (D) 引腳上支持雙向模擬和數字信號。
所有邏輯輸入均支持 1.8V、3.3V、5V 的邏輯電平，并可在電壓高達 48V 時進行連接，從而通過控制信號電壓實現系統靈活性。失效防護邏輯電路允許在施加電源引腳上的電壓之前，先施加邏輯引腳上的電壓，從而保護器件免受潛在的損害。
此器件系列具有閂鎖效應抑制功能，可防止器件內寄生結構之間的大電流不良事件。閂鎖狀態通常會一直持續到電源軌關閉為止，并可能導致器件故障。憑借閂鎖效應抑制功能，此系列多路復用器能夠在惡劣的環境中使用。
(1) 請參閱器件比較。
(2) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(3) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

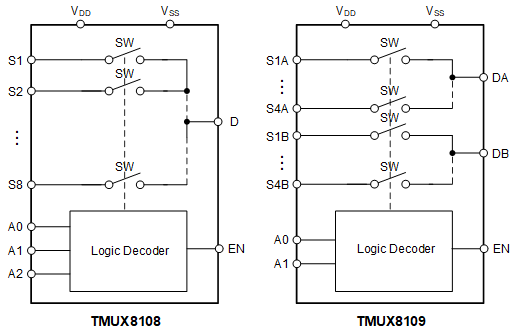

TMUX8108 和 TMUX8109 方框圖
