7.2 關斷漏電流
在關斷狀態下，開關有兩種類型的漏電流：
- 源極關斷漏電流。
- 漏極關斷漏電流。
源極漏電流定義為開關斷開時流入或流出源極引腳的漏電流。該電流用符號 IS(OFF) 表示。
漏極漏電流定義為開關斷開時流入或流出漏極引腳的漏電流。該電流用符號 ID(OFF) 表示。

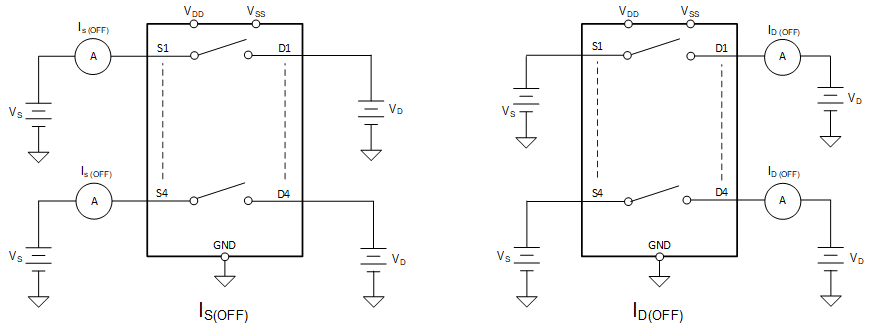

圖 7-2 顯示了用于測量?jī)蓚€(gè)關斷漏電流的設置。
圖 7-2 關斷漏電流測量設置
