9.2 典型應用
利用 TMUX621x 精密性能的示例之一是在半導體自動測試設備 (ATE) 應用中實施參數測量單元 (PMU)。
在自動測試設備 (ATE) 系統中，參數測量單元 (PMU) 的任務是根據電壓和電流測量器件 (DUT) 參數信息。測量電壓時，在 DUT 引腳上施加電流，通過改變內部檢測電阻的值可調整電流范圍。根據 DUT 的不同，有時需要使用比系統本身支持的電流更高的測試電流。4 通道 SPST 開關與電流更高的外部放大器和電阻器，可用于實現這種靈活性。PMU 工作電壓通常為中壓（最高 20 V）。具有低漏電流（典型值為 0.05nA）的合適開關（如 TMUX621x）在這些應用中工作良好，可確保測量精度，低 RON 與平坦的 RON_FLATNESS 允許更精準地控制電流范圍。圖 9-1 展示了存儲器和半導體測試設備中此類實現的簡化圖。

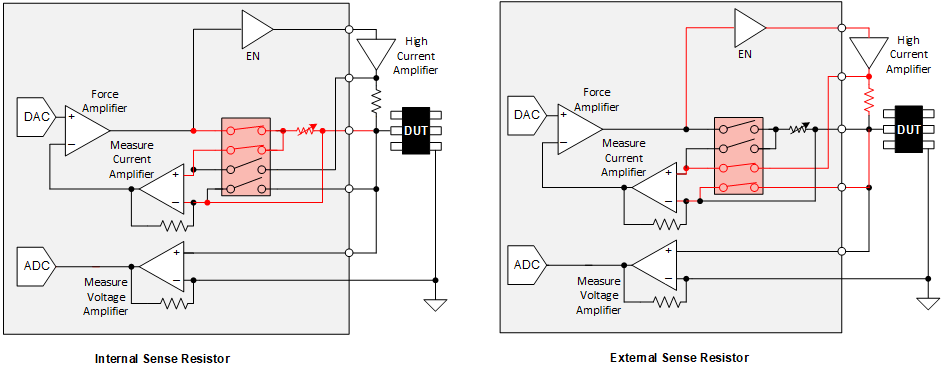

圖 9-1 使用外部電阻器選擇高電流范圍
