7.8 關斷隔離
關斷隔離定義為器件的漏極引腳 (D) 處的信號與關斷通道的源極引腳 (Sx) 上施加的信號之比。圖 7-8 顯示了用于測量關斷隔離的設置和用于計算關斷隔離的公式。

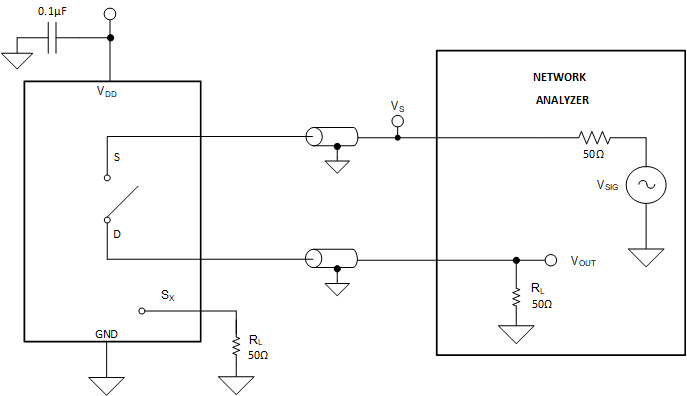

圖 7-8 關斷隔離測量設置方程式 1.
