7.5.4.2 讀取
對于讀取操作，控制器發送一個啟動條件，后跟 R/W 位設置為 0 的目標地址（表示一次寫入）。目標器件確認寫入請求，控制器發送寄存器指針。在寄存器指針之后，主機重啟，后跟 R/W 位設置為 1 的目標地址（表示一次讀取）?？刂破鲗⒗^續發送時鐘脈沖，但釋放 SDA 線，以便目標器件可以發送數據。在每個數據字節結束時，控制器向目標器件發送一個 ACK，知會目標器件它已準備就緒，可接收更多數據。圖 7-13 展示了從目標寄存器讀取單個字節的示例。TMP4719 不支持通過單個事務進行多次寄存器讀取。
如果需要從同一寄存器執行重復的讀取操作，則無需一直發送指針寄存器字節，如圖 7-14 所示。TMP4719 將記住指針寄存器的值，直到下一次寫入操作更改該值為止。請注意，在器件 POR 之后，指針地址默認為 0h。因此，控制器可以在不設置指針值的情況下讀?。ê椭匦伦x取）Temp_Local 寄存器內容。

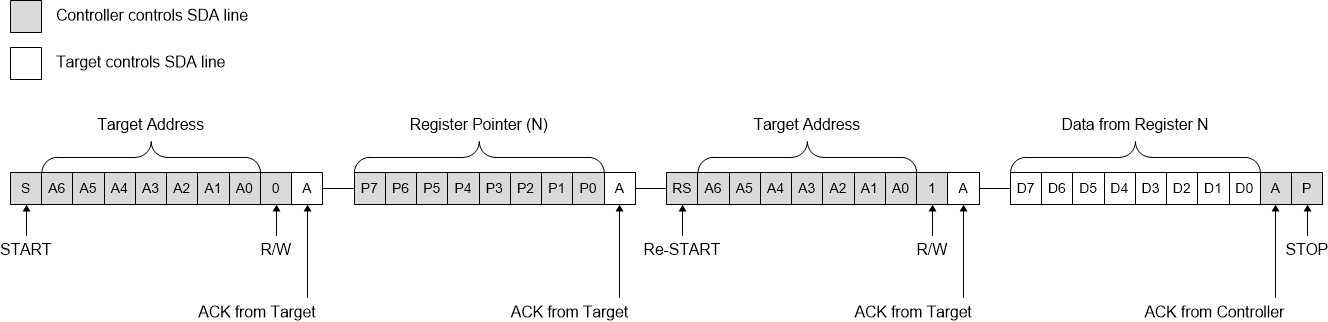

圖 7-13 從單個寄存器讀取
圖 7-14 從單個寄存器重復讀取
