8.4.2.1 單穩態溫度轉換
當配置寄存器中的 OS 位設置為 1b 時，TMP114 立即啟動單穩態溫度轉換。如果 TMP114 正在進行溫度轉換，器件將停止當前的有效轉換，并丟棄部分結果，然后開始新的單穩態轉換。完成單穩態轉換后，TMP114 將進入關斷模式，OS 位將被清除，模式位將被設置為 1b。如果在連續模式下觸發單穩態轉換，則器件將在該轉換完成后進入關斷模式。
圖 8-5 單穩態時序圖如果 One_Shot 位的寫入速度持續快于 TMP114 的有效轉換時間，則該器件將在每次新寫入 One_Shot 位時重新開始溫度轉換。TI 建議避免這種行為，因?yàn)闇囟冉Y(jié)果在轉換完成之前不會更新。如果系統觸發數次連續單穩態轉換，圖 8-6 顯示了該器件如何以連續的方式部分完成新的轉換而不更新 Temp_Result 寄存器。

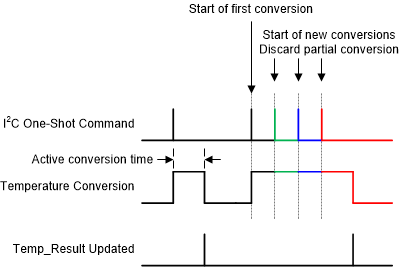

圖 8-6 單穩態連續觸發時序圖
