8.5.4.2 寫入
若要在 I2C 總線上進行寫入，控制器在總線上發送一個開始條件，帶有目標器件地址以及設置為 0b 的最后一位（R/W 位），這表示一次寫入。目標器件進行確認，告知控制器它已準備就緒。此后，控制器開始向目標器件發送控制寄存器數據，直到控制器發送完所有必要的數據，控制器以停止條件終止傳輸。
對只讀寄存器或寄存器映射之外的寄存器位置的寫入將被忽略。在寄存器映射之外進行寫入時，TMP114 仍將應答。

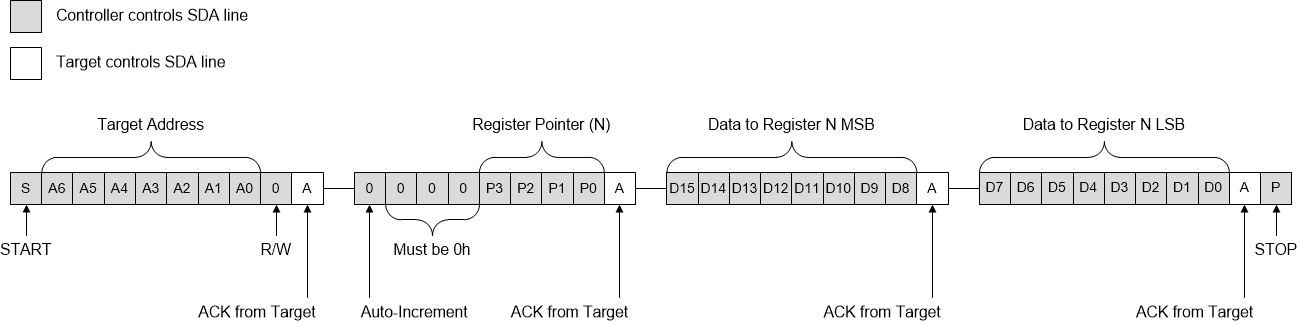

圖 8-10 顯示了一個單字寫入的寫入通信示例。
圖 8-10 向單個寄存器寫入使用 TMP114 也可以對同一寄存器進行多次寫入。圖 8-11 顯示當控制寄存器中的自動遞增位設置為 0b 時，控制器如何向同一寄存器重復寫入。
圖 8-11 向單個寄存器重復寫入TMP114 還支持向序列寄存器連續寫入。通過將控制寄存器中的自動遞增位設置為 1b，TMP114 將在向其寫入每個數據字后遞增地址指針。這樣一來，控制器可以在同一個事務中寫入多個寄存器值，如圖 8-12 所示。目前，該功能不支持控制器對配置寄存器正確寫入，建議使用單個寄存器將數據寫入配置寄存器。
圖 8-12 向多個寄存器突發寫入
