3 說明
TMCS1101 是一款電隔離霍爾效應電流傳感器，能夠測量直流或交流電流，并具有高精度、出色的線性度和溫度穩定性。低漂移、溫度補償信號鏈可以在器件的溫度范圍內實現 < 1.5% 的滿量程誤差。
輸入電流流經內部 1.8mΩ 導體時，此導體產生的磁場可由集成式霍爾效應傳感器進行測量。這種結構省去了外部集中器并簡化了設計。低導體電阻可更大限度減少功率損耗和熱耗散。固有的電鍍絕緣在電流路徑與電路之間提供了 600V 使用壽命內工作電壓和 3kVRMS 基本型隔離。集成式電氣屏蔽可提供出色的共模抑制和瞬態抗擾度。
輸出電壓與輸入電流成正比，并具有四個靈敏度選項。固定的靈敏度允許 TMCS1101 使用單個 3V 至 5.5V 的電源運行，因此消除了比例式誤差并提高了電源噪聲抑制能力。當電流流入正輸入引腳時，電流極性被視為正極。可提供單向和雙向檢測型號。
TMCS1101 消耗的最大電源電流為 6mA，所有靈敏度選項的額定工作溫度范圍均為 -40°C 至 +125°C。

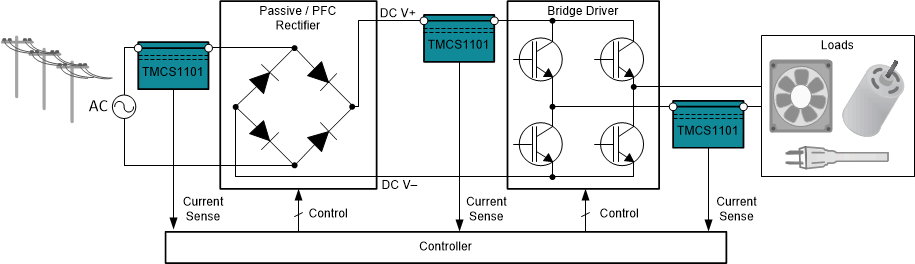

典型應用
