6.3.1 EMI 抑制
TLV915x-Q1 使用集成電磁干擾 (EMI) 濾波來減少無線通信以及混合使用模擬信號鏈和數字元件的高密度電路板等干擾源產生的 EMI 影響。通過電路設計技術可改進 EMI 抗擾度；TLV915x-Q1 受益于這些設計改進措施。德州儀器 (TI) 已經開發出在 10MHz 至 6GHz 擴展寬頻譜范圍內準確測量和量化運算放大器抗擾度的功能。圖 6-1 展示了對 TLV915x-Q1 執行該測試的結果。表 6-1 提供了 TLV915x-Q1 在實際應用中通常會遇到的特定頻率下的 EMIRR IN+ 值。運算放大器的 EMI 抑制比應用報告包含了與運算放大器相關的 EMIRR 性能主題，該報告可在 www.ti.com 上下載。

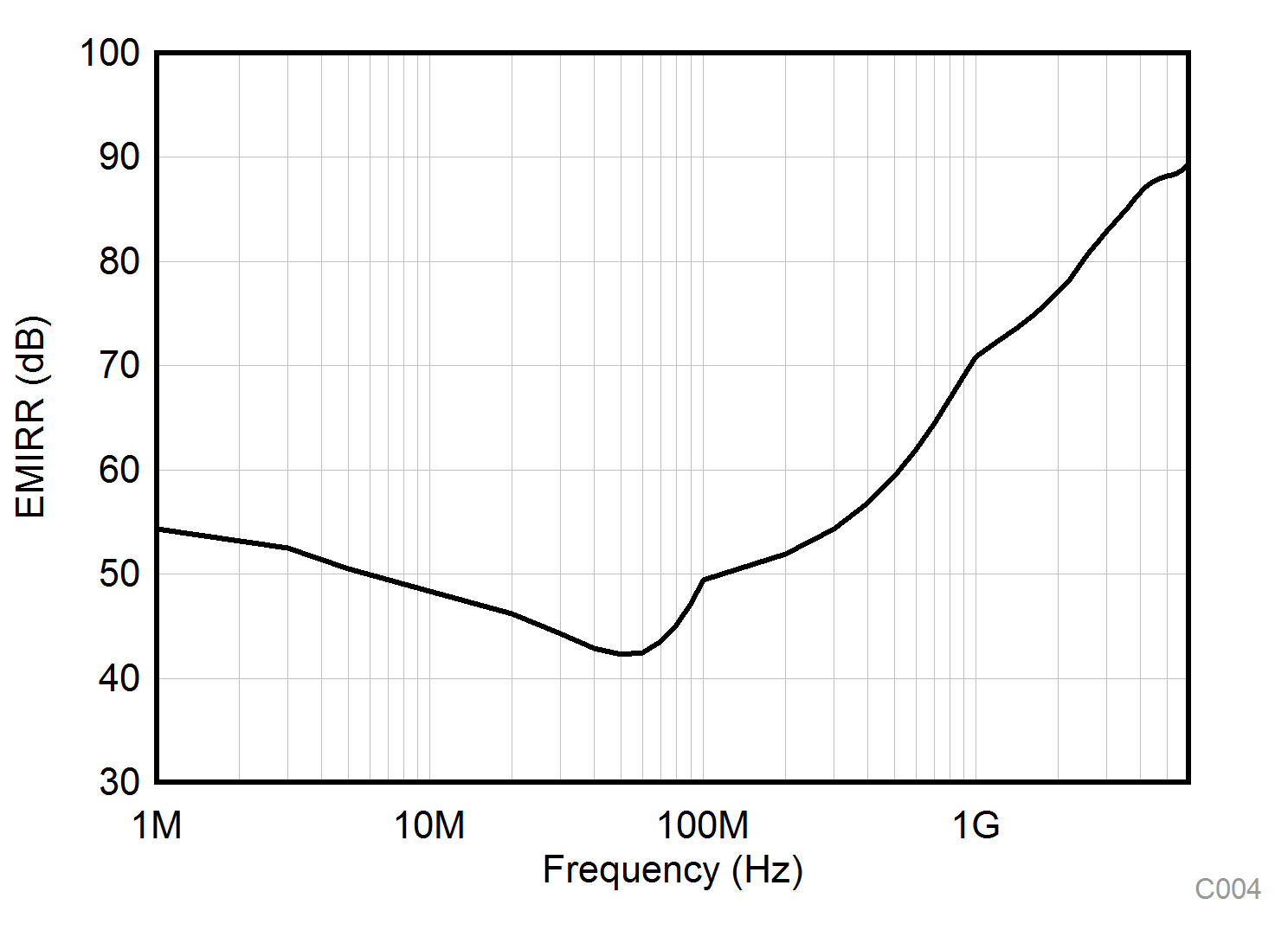

圖 6-1 EMIRR 測試表 6-1 TLV915x-Q1 在目標頻率下的 EMIRR IN+
| 頻率 | 應用或分配 | EMIRR IN+ |
|---|---|---|
| 400MHz | 移動無線廣播、移動衛星、太空操作、氣象、雷達、超高頻 (UHF) 應用 | 59.5 dB |
| 900MHz | 全球移動通信系統 (GSM) 應用、無線電通信、導航、GPS（最高可達 1.6GHz）、GSM、航空移動通信及 UHF 應用 | 68.9 dB |
| 1.8GHz | GSM 應用、個人移動通信、寬帶、衛星和 L 波段（1GHz 至 2GHz） | 77.8 dB |
| 2.4GHz | 802.11b、802.11g、802.11n、Bluetooth?、個人移動通信、工業、科學和醫療 (ISM) 無線頻段、業余無線電通信和衛星、S 波段（2GHz 至 4GHz） | 78.0 dB |
| 3.6GHz | 無線電定位、航空通信和導航、衛星、移動通信、S 波段 | 88.8 dB |
| 5GHz | 802.11a、802.11n、航空通信和導航、移動通信、太空和衛星操作、C 波段（4GHz 至 8GHz） | 87.6 dB |
