6.3.4 共模電壓范圍
TLV915x-Q1 是一個 16V 的軌到軌輸入運算放大器，其輸入共模范圍在任一電源軌之外擴展了 200mV。此寬范圍通過并聯互補的 N 通道和 P 通道差分輸入對實現的，如圖 6-6 所示。N 溝道對接近正電源軌的輸入電壓有效，通常高于正電源電壓 (V+) – 1V 至 (V+) + 100mV 范圍內運行。P 溝道對于從低于負電源 100mV 到大約 (V+) – 2V 的輸入是有效的。其轉換區域較小，通常為(V+) – 2V 至 (V+) – 1V 這時兩個輸入對都處于開啟狀態。此轉換區域可隨著過程變化而適度的變化，在該區域內PSRR、CMRR、失調電壓、失調漂移、噪聲和 THD 性能可能會比在該區域外操作時有所下降。
圖 5-5 更詳細地顯示了典型器件在輸入電壓失調方面的轉換區域。
有關共模電壓范圍和 PMOS/NMOS 對相互作用的更多信息，請參閱具有互補對輸入級的運算放大器 應用手冊。

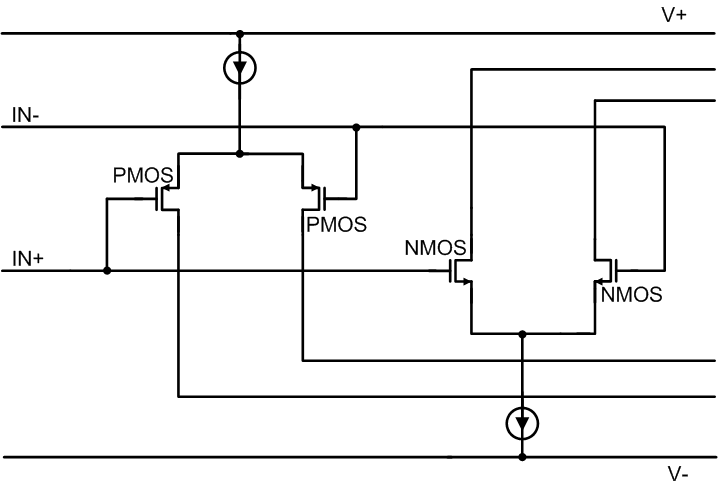

圖 6-6 軌到軌輸入級
