8.2.1 低側電流測量
圖 8-1 顯示了低側電流檢測應用中配置的 TLV9151。有關圖 8-1中所示電路的全面分析，包括理論、計算、模擬和測量數據，請參閱 TI 精密設計 TIPD129 0A 至 1A 單電源低側電流檢測解決方案。

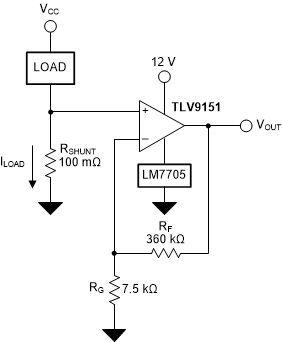

圖 8-1 低側電流檢測應用中的 TLV9151
