8.3.2 軌到軌輸入
TLV904x 系列的輸入共模電壓范圍可以擴展到任何一個電源軌。即使在 1.2V 的超低電源電壓，一直到 5.5V 的標準電源電壓下工作時都是如此。此性能是通過互補輸入級實現的：N 通道輸入差分對與 P 通道差分對并聯。有關更多詳細信息，請參閱Topic Link Label8.2。
對于大多數具有互補輸入級的放大器，其中一個輸入對（通常是 P 通道輸入對）設計用于在輸入失調電壓、N 通道對上的溫漂方面提供稍微更好的性能。因此，P 通道對旨在覆蓋大部分共模范圍，而 N 通道對則被設計為在一定閾值電壓下從正軌緩慢接管。就在閾值電壓之后，兩個輸入對都在一個稱為過渡區的小范圍內工作。在這個區域之外，N 通道對完全接管。與器件在此區域外運行相比，器件在轉換區域內運行時，PSRR、CMRR、失調電壓、溫漂和 THD 會降級。因此，大多數應用通常更喜歡在性能稍好一些的 P 通道輸入范圍內運行。
對于 TLV904x，P 通道對通常對從負電源軌到 (V+) – 0.4V 的輸入電壓有效，而 N 通道對通常對從正電源到 (V+) – 0.4V 的輸入電壓有效。過渡區域通常出現在 (V+) – 0.5V 到 (V+) – 0.3V 之間，在過濾區域內時，兩對均開啟。上面提到的這些電壓電平可能隨著與晶體管的閾值電壓相關聯的工藝變化而變化。在 TLV904x 中，上述 200mV 過渡區域在任一方向上的變化最高可達 200mV。因此，此轉換區域（兩個級都打開）在低端上的范圍介于 (V+) – 0.7V 至 (V+) – 0.5V 之間，在高端上的范圍高達 (V+) – 0.3V 至 (V+) – 0.1V 之間。

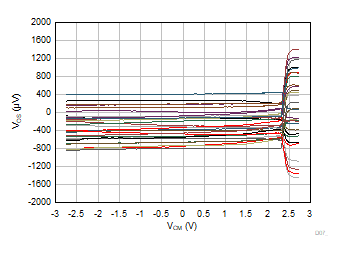

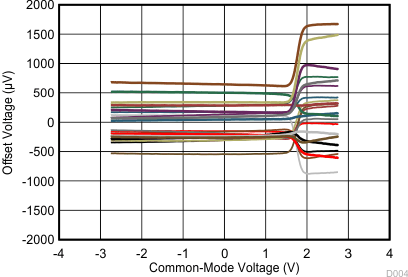

鑒于 P 通道輸入對通常提供比 N 通道輸入對更好的性能，TLV904x 與業內大多數互補輸入放大器相比，提供了更寬的 P 通道輸入對范圍。下面提供了 TLV904x 和 TLV900x 的并排比較。請注意，TLV900x 可保證 P 通道對僅在距正軌 1.4V 之前運行，而 TLV904x 保證 P 通道對一直運行到距正軌 0.7V。TLV904x 的這個額外的 700mV P 通道輸入對范圍在 P 通道輸入范圍通常在很大程度上受到限制的較低電源電壓（1.2V、1.8V 等）下運行時特別有用。
因此，輸入信號的寬共模擺幅可以更容易地容納在 TLV904x 的 P 通道輸入對中，同時可能避開過渡區域，從而保持線性度。
| V+ = 2.75V，V– = –2.75V |
| V+ = 2.75V，V– = –2.75V |
