5.7 典型特性
在工作溫度 TJ = 25°C、VIN = VOUT(NOM) + 0.5V、IOUT = 1mA、VEN = VIN 且 CIN = COUT = 1μF 條件下（除非另有說明）

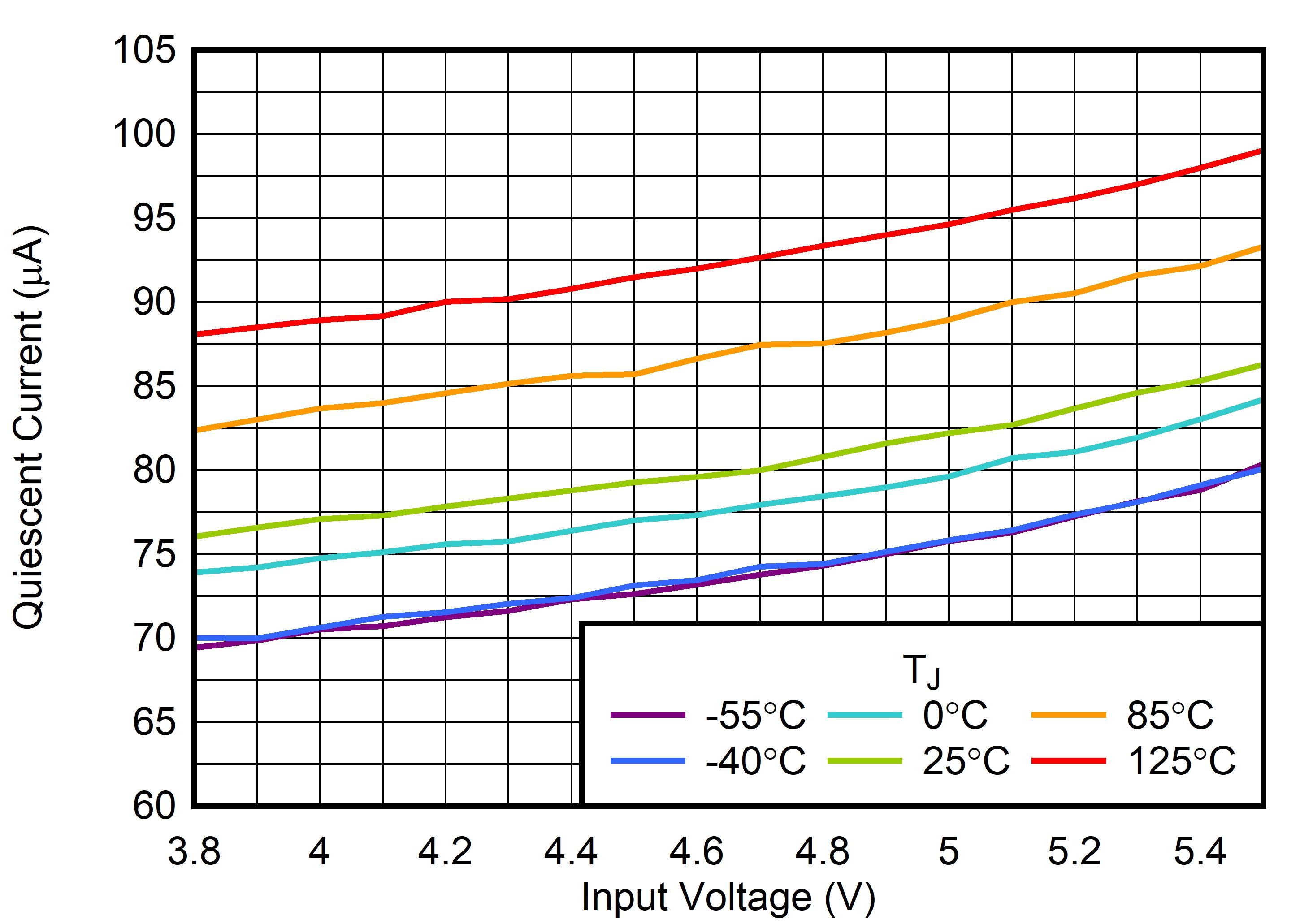

| DBV 封裝 |
| VIN = VOUT(nom) + 1.0V，IOUT = 1mA 至 300mA， tRISING = 10μs |

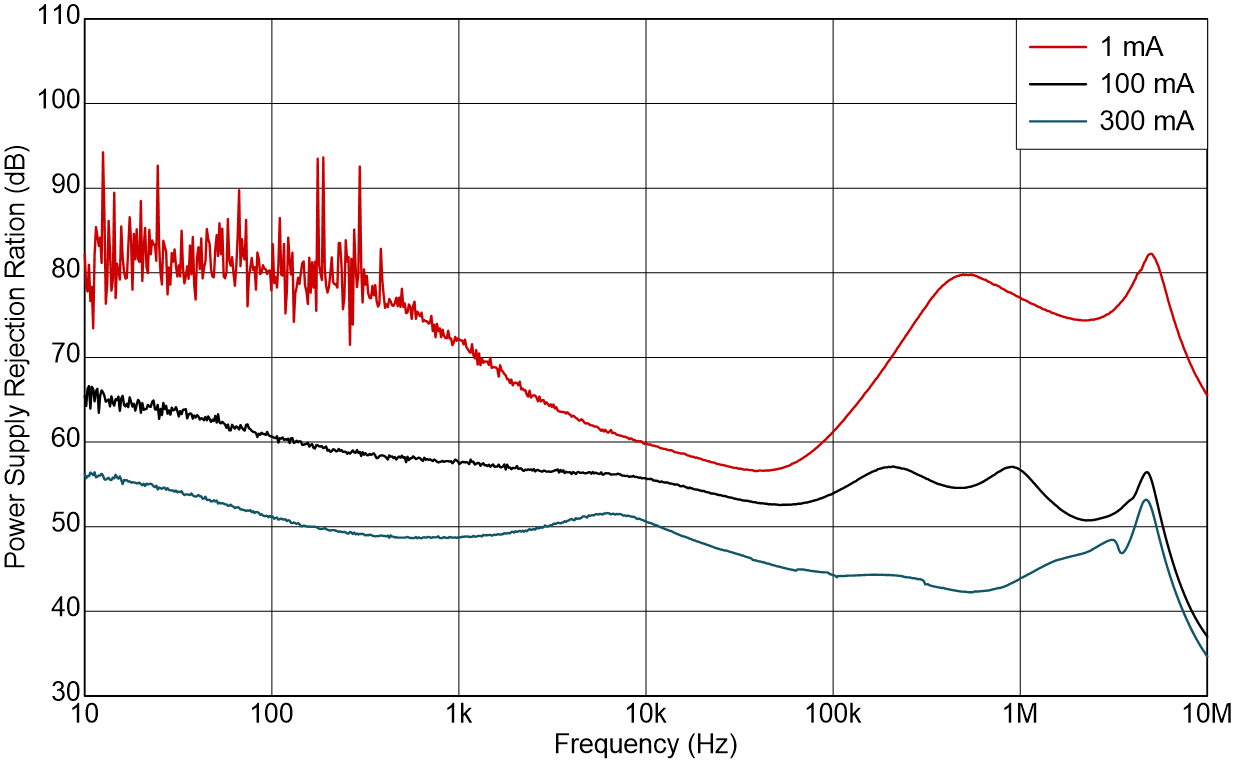

| VIN = VOUT + 0.3V 至 VOUT +1.3V |

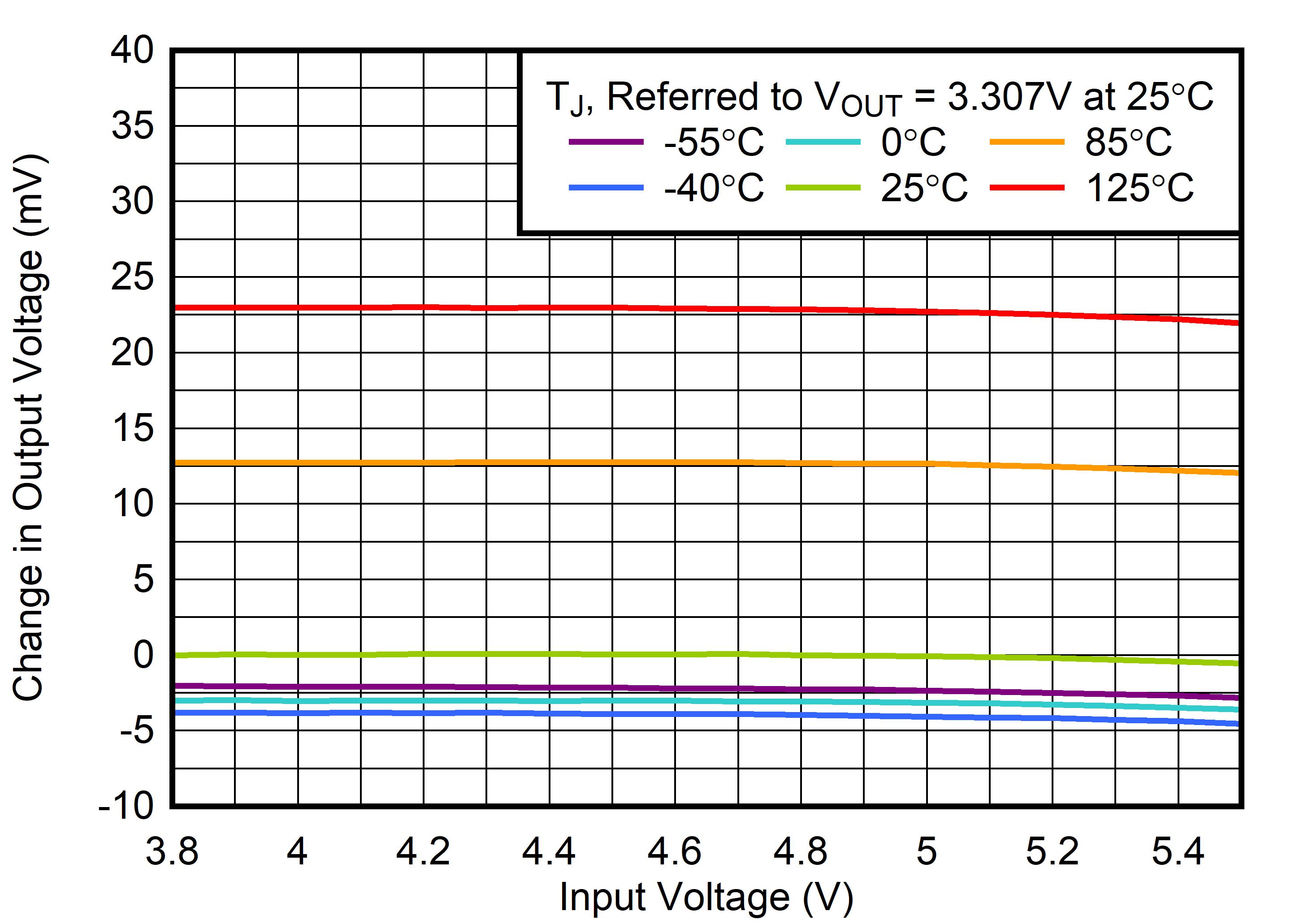

| DBV 封裝 |

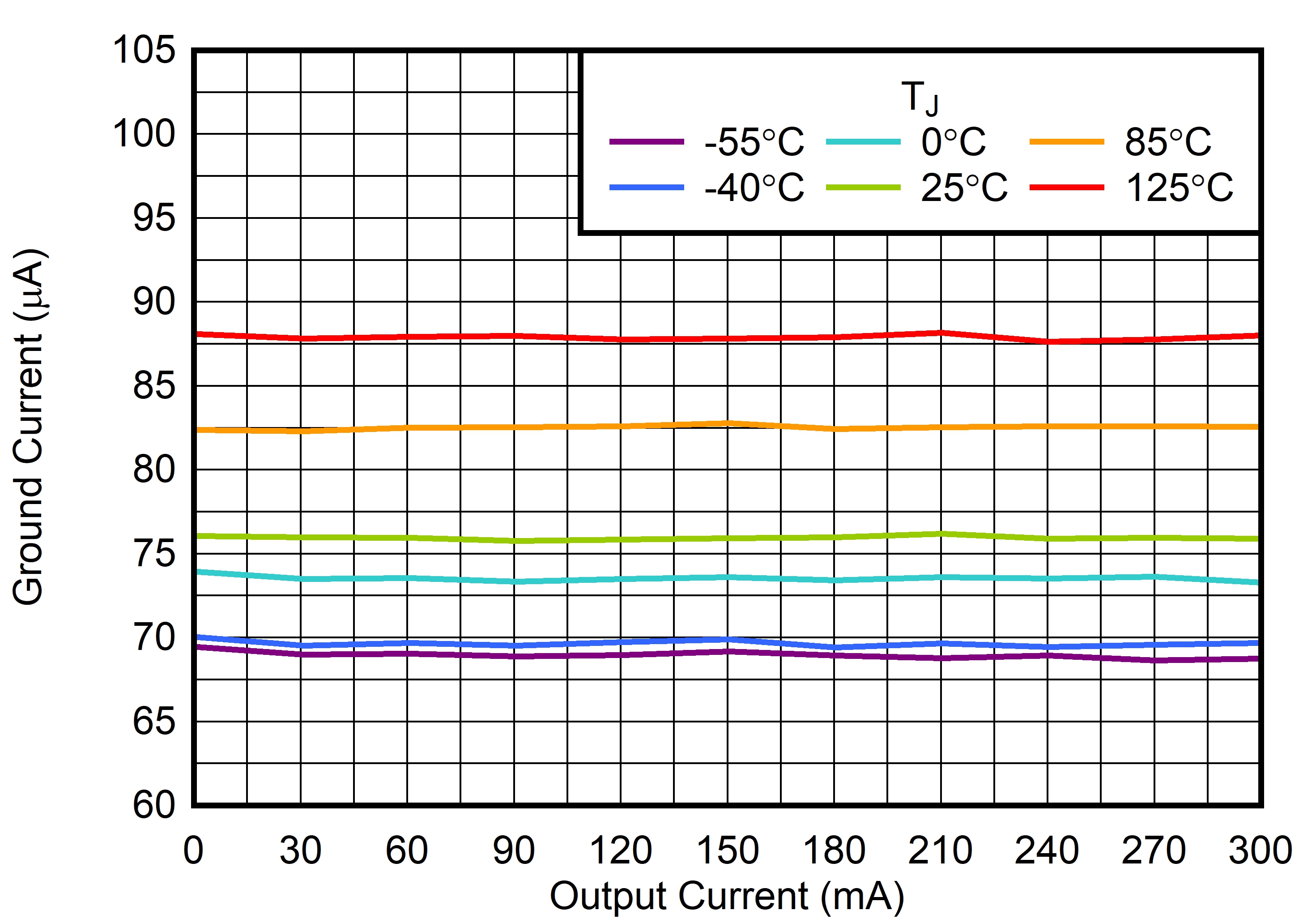

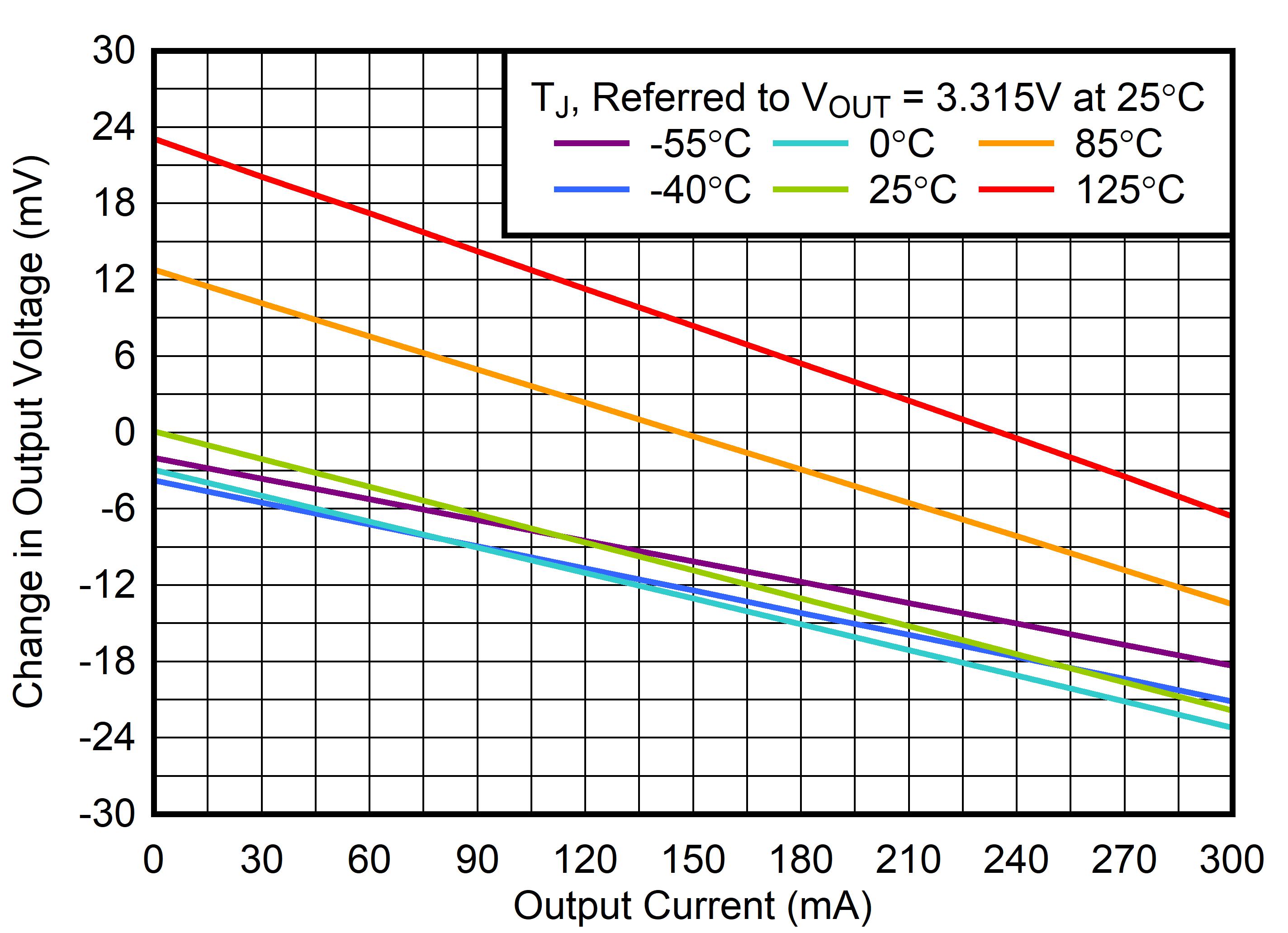

| DBV 封裝 |

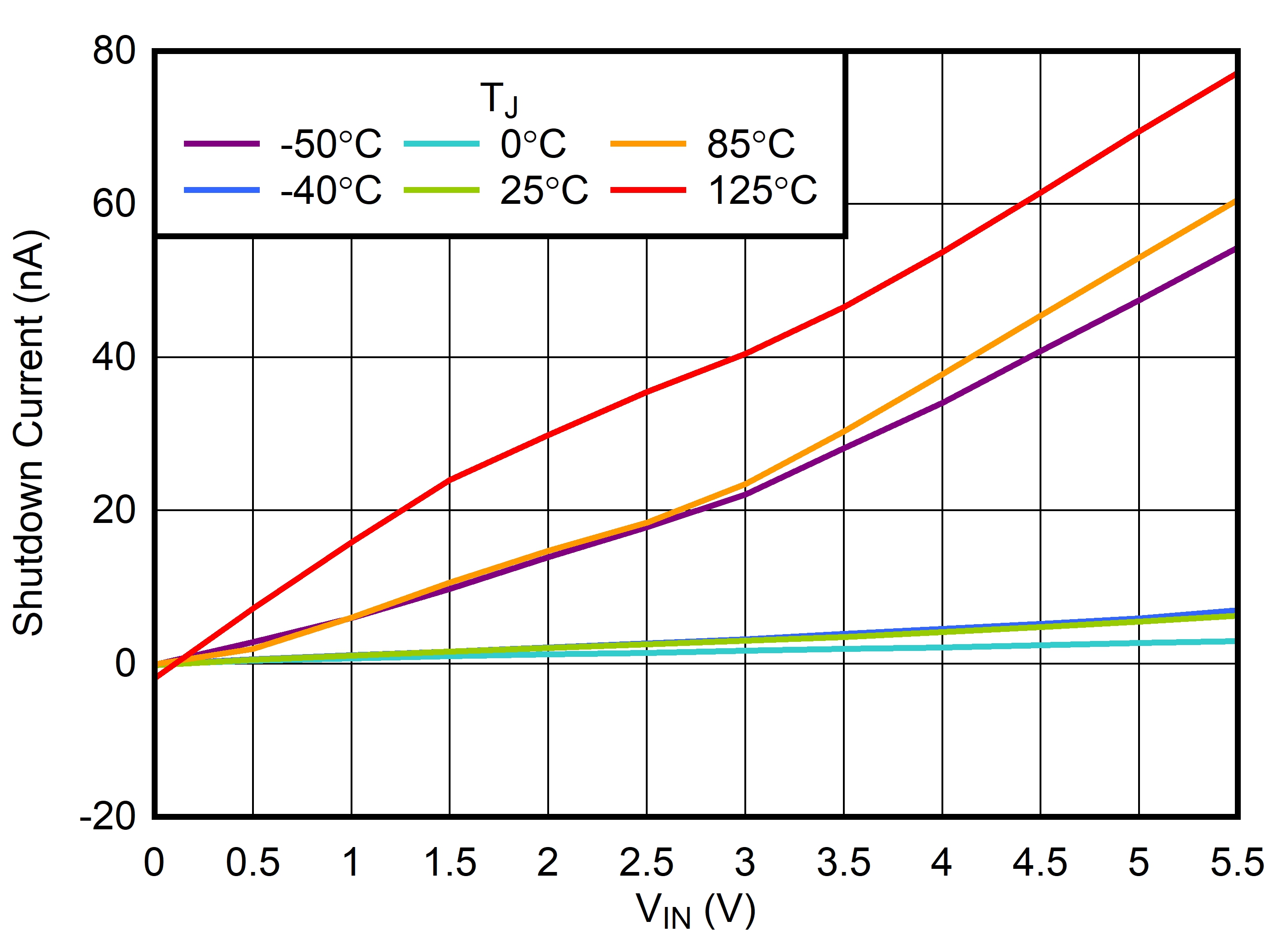

| VEN = 0V |

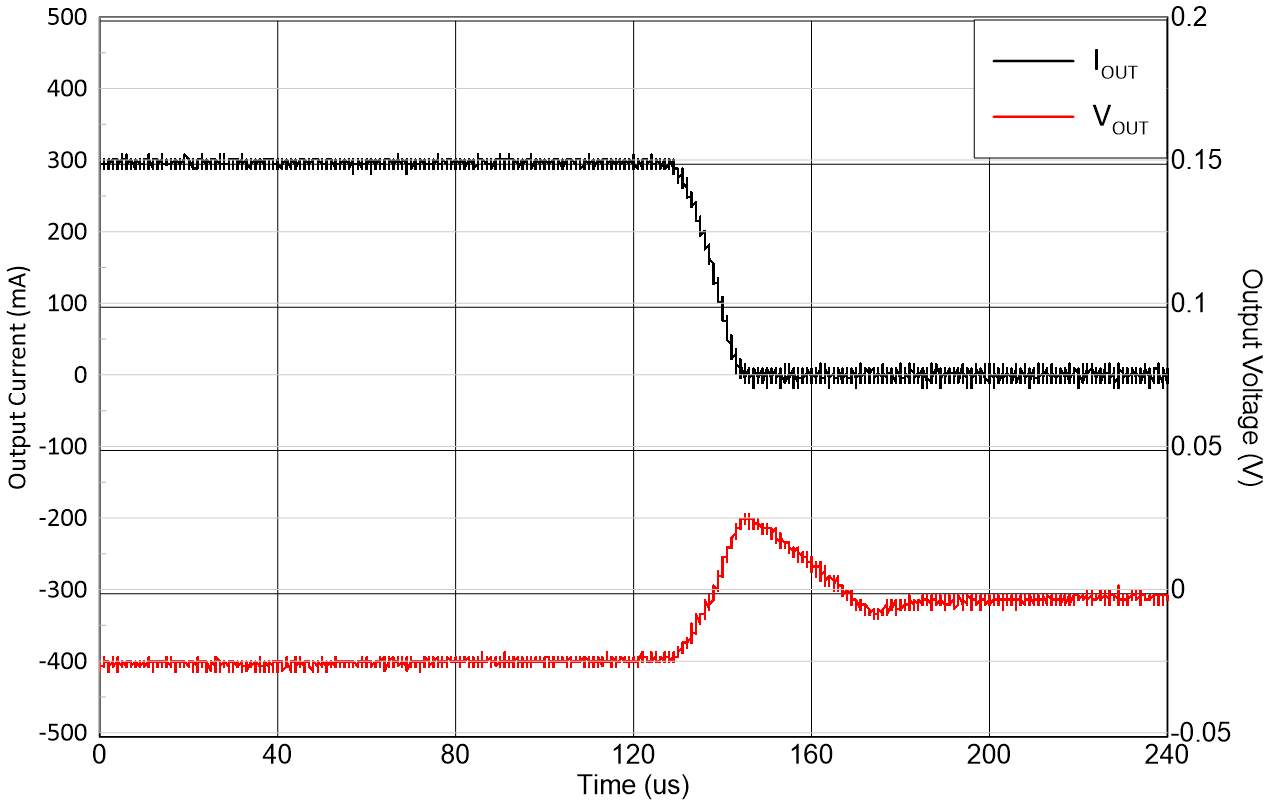

| VIN = VOUT(nom) + 1.0V，IOUT = 300mA 至 1mA， tFALLING = 10μs |

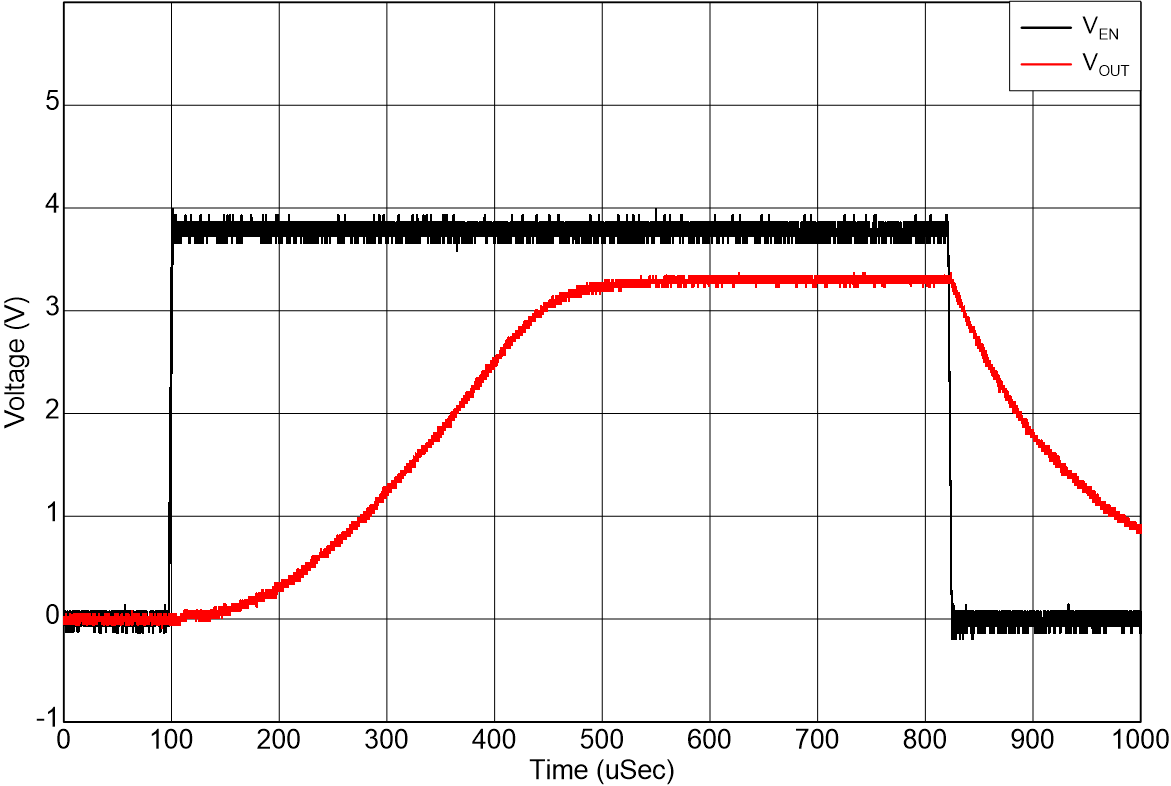

| VIN = VOUT(nom) + 1.0V |
| VIN = 4.3V，VOUT(nom) = 3.3V |
