9.2 具有語音濾波器的單電源駐極體麥克風前置放大器
駐極體麥克風因尺寸小巧、成本低廉，且具有相對較好的信噪比 (SNR)，通常用于便攜式電子產品。TLV674x 系列封裝尺寸小、運行電壓低，具有優異的交流性能，因此是駐極體麥克風前置放大器電路的絕佳選擇。圖 9-1 中所示電路是用于駐極體麥克風的單電源前置放大器電路，其中突出了 TLV6741 器件。

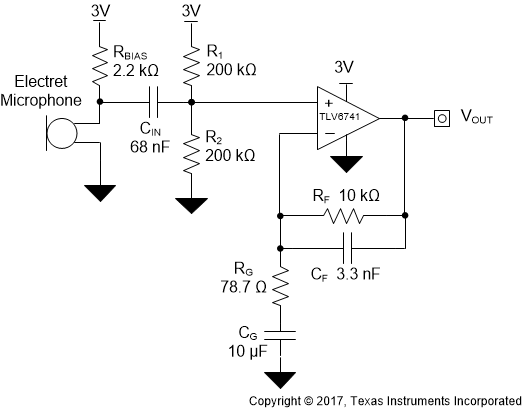

圖 9-1 麥克風前置放大器
