8 應用 和實施
NOTE
以下 應用 部分的信息不屬于 TI 組件規范，TI 不擔保其準確性和完整性?？蛻魬?yīng)負責確定 TI 組件是否適用于其應用?？蛻魬?yīng)驗證并測試其設計是否能夠?qū)崿F(xiàn)，以確保系統功能。
8.1 應用信息
TLV521 的額定工作電壓范圍是 1.7V 至 5.5V（±0.85V 至 ±2.275V）。TLV521 具有 軌至軌輸入和軌至軌輸出擺幅，而消耗的功率僅為納瓦級。典型特性部分提供的參數可能會隨工作電壓或溫度的不同而出現顯著變化。
8.1.1 驅動電容負載
TLV521 可在內部得到補償以實現穩定的單位增益運算（具有 6kHz 典型增益帶寬）。但是，單位增益跟隨器是對電容負載最敏感的配置。放置在放大器輸出端的電容負載與放大器的輸出抗阻相結合，可導致相位滯后，從而減小放大器的相補角。如果相補角明顯減小，則響應將欠阻尼，這可導致傳輸中出現峰值；如果峰值過多，則運算放大器可能會開始振蕩。
Figure 30. 電容負載的電阻式隔離
為了驅動大型電容負載，應該使用隔離電阻器 RISO，如Figure 30 所示。通過使用此隔離電阻器，電容負載可與放大器的輸出隔離。RISO 的值越大，放大器越穩定。如果 RISO 的值足夠大，則反饋環路將保持穩定，不受 CL 值的影響。但是，RISO 值增大會導致輸出擺幅減小、輸出電流驅動降低。
下表列出的是 5V 電源下建議的最小 RISO 值。Figure 31 顯示的是在 CL = 50pF 且 RISO = 154kΩ 時得到的典型響應。我們選擇了表中的其他 RISO 值，以便在其各自的電容負載上獲取相似阻尼。請注意，對于具有較大 CL 的 TLV521，使用較小的 RISO 即可實現穩定性。但是，針對指定的 CL，RISO 值越大，提供的阻尼響應越高。當電容負載為 20pF 或更小時，無需隔離電阻器。
Table 1. 電容負載與所需的隔離電阻器間的關系
| CL | RISO |
|---|---|
| 0 — 20pF | 不需要 |
| 50pF | 154kΩ |
| 100pF | 118kΩ |
| 500pF | 52.3kΩ |
| 1nF | 33.2kΩ |
| 5nF | 17.4kΩ |
| 10nF | 13.3kΩ |
Figure 31. 階躍響應
8.1.2 EMI 抑制
蜂窩、藍牙和 Wi-Fi 信號幾乎無處不在，而且采用無線電的傳感系統也發展迅速，因此電磁干擾 (EMI) 成為今后設計精密信號路徑時的重要考慮因素。盡管射頻信號位于運算放大器帶的外部，但射頻載波開關可調節運算放大器的直流失調電壓。而且，一些常見的射頻調制方案可感應降壓轉換組件。增加的直流失調電壓和感應的信號會同目標信號一起放大，因此會影響測量值。TLV521 使用片上濾波器來抑制輸入端和電源引腳上這些無用的射頻信號；從而保持精密信號路徑的完整性。
雙絞線電纜和有源前端的共模抑制可提供針對低頻噪聲（例如 60Hz 或 50Hz 電源）的抗擾性，但對射頻干擾無效。即使靠近放大器的傳感器的 PCB 跡線和布線只有幾厘米，也可接收很強的 1GHz 射頻。TLV521 的集成式 EMI 濾波器可降低或消除外部屏蔽和濾波需求，從而提高系統可靠性。EMIRR 越大，對射頻干擾的抑制越強。有關 EMIRR 的更多信息，請參閱 AN-1698。
8.2 典型 應用
8.2.1 60Hz 雙 T 型陷波濾波器

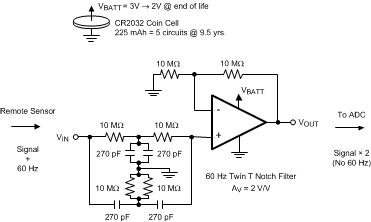

Figure 32. 60Hz 陷波濾波器
8.2.1.1 設計要求
來自遙感和分布式傳感 應用 的傳感器的小信號通常會遇到交流電源線的 60Hz 的強烈干擾。Figure 32 中電路的陷波為 60Hz 并為 1kHz 正弦波代表的傳感器信號提供增益 AV = 2。相似級別可能會級聯在一起，以移除 60Hz 的 2 次和 3 次諧波。由于 TLV521 功耗僅為 nA 級，即使是 5 個這種電路也可依靠 CR2032 小型鋰電池運行 9.5 年。這些電池的額定電壓為 3V，壽命末期的電壓為 2V。TLV521 的工作電壓范圍為 1.7V 至 5.5V，因此可在此電壓范圍內正常工作。
8.2.1.2 詳細設計流程
陷波頻率已設置為 F0 = 1/2πRC。要實現 60Hz 的陷波，請使用 R = 10MΩ 且 C = 270pF。若要消除 50Hz 的噪聲（這在歐洲系統中很常見），請使用 R = 11.8MΩ 且 C = 270pF。
雙 T 型陷波濾波器的工作原理是設置兩條從 VIN 到放大器輸入的獨立路徑。分別為通過電阻器 R - R 的低頻路徑和通過電容器 C - C 的獨立高頻路徑。但是，在接近陷波頻率的頻率下，這兩條路徑具有相反的相間角，而且這兩個信號將會在放大器的輸入端抵消。
要確保獲得目標中心頻率以及最大程度地增加陷波深度（Q 系數），濾波器需要盡可能保持平衡。要實現電路平衡，同時克服可用標準電阻器和電容值的限制，請并行使用無源器件，以使接地的濾波器組件達到 2C 和 R/2 的電路要求。
要確保無源組件值保持符合預期，請使用酒精清潔電路板、使用去離子水沖洗并風干。請確保電路板處于濕度相對較低的環境中，以盡可能減少水分，因?yàn)樗挚赡軙岣唠娐钒褰M件的導電性。此外，大電阻器具有相當高的寄生雜散電容，切掉相關組件下面的接地平面可削弱其影響。
大電阻器用于反饋網絡中，可最大程度地避免電池電量耗盡。設計大電阻器時，必須在電路噪聲分析部分考慮電阻器熱噪聲、運算放大器電流噪聲以及運算放大器電壓噪聲?？赏ㄟ^ 5kHz 的帶寬完成 Figure 32 中電路的噪聲分析，此舉采取了高估帶寬的保守方法（TLV521 的典型 GBW/AV 較低）。輸出端的總噪聲約為 800µVpp，鑒于電路總功耗只有 540nA，這一表現已經極為優異。主要噪聲項有運算放大器電壓噪聲 (550µVpp)、通過反饋網絡的電流噪聲 (430µVpp) 和通過陷波濾波器網絡的電流噪聲 (280µVpp)。因此，基準電壓為 2V 時，總電路的噪聲不超過 10 位系統的 LSB 的一半（即 1mV）。
8.2.1.3 應用曲線

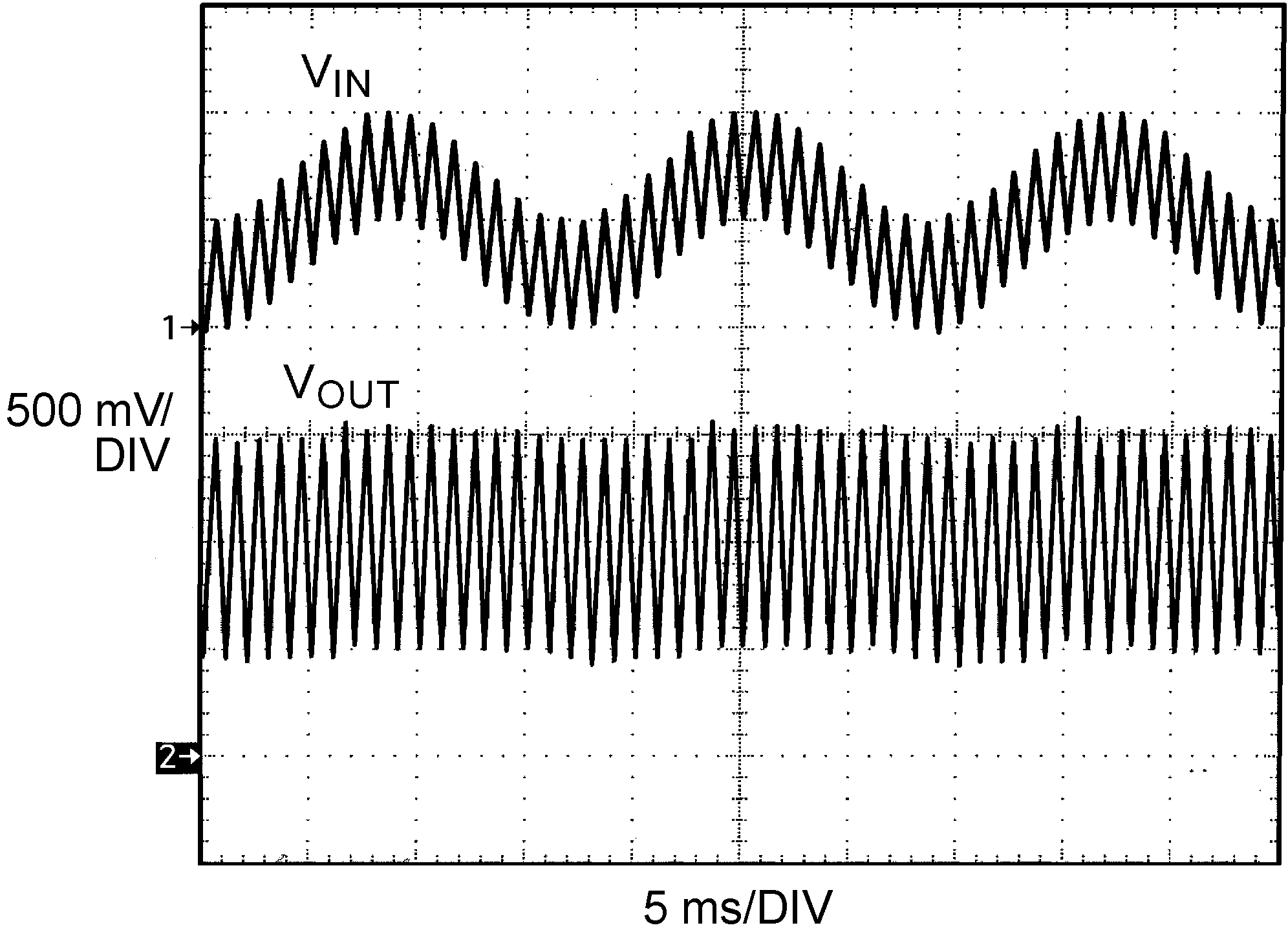

Figure 33. 60Hz 陷波濾波器波形
8.2.2 便攜式氣體檢測傳感器
Figure 34. 精密氧傳感器
8.2.2.1 設計要求
氣體傳感器被用于許多不同的工業和醫療 應用。它們生成與空氣樣本中感應的特定氣體百分比成比例的電流。這種電流會流經負載電阻器，然后，系統會測量產生的壓降。TLV521 非常適合這類應用，因?yàn)樗幌?350nA 的電流并在低至 1.7V 的電源電壓下工作。根據感應的氣體和傳感器的靈敏度，輸出電流范圍約為幾十微安至幾毫安。氣體傳感器產品說明書通常會指定推薦的負載電阻值，或者推薦一系列負載電阻器供用戶選擇。
當需要監測空氣質量或提供給患者的氧氣時，會使用氧傳感器。新鮮空氣中的氧氣含量為 20.9%。空氣樣本中的氧氣含量低于 18% 即視為危險。此應用可檢測空氣中的氧氣。氧傳感器還用于環境中肯定缺少氧氣的工業 應用 。其中一個例子便是真空包裝食物。氧傳感器主要分為兩類：一類是感應空氣中或氧氣罐附近等位置大量存在的氧氣的傳感器，另一類是檢測痕量氧氣的傳感器（以 ppm 表示）。
8.2.2.2 詳細設計流程
Figure 34 顯示的是用于放大氧檢測器輸出的典型電路。氧傳感器通過負載電阻器輸出已知電流。此值會隨著空氣樣本中氧氣含量的變化而變化。氧傳感器通常具有推薦的特定負載電阻值或提供了一系列此負載電阻器可接受的值。使用納瓦級功率 TLV521 可最大限度降低運算放大器的功耗，而且可延長電池壽命。使用Figure 34 中顯示的組件，電路可消耗不到 0.5µA 的電流，從而確保即使額定容量較低，緊湊型便攜式電子產品中使用的電池也能超過氧傳感器的使用壽命。TLV521 的精度規格是助力其成為此類應用的完美之選的另外一個原因，包括其極低的失調電壓、低 TCVOS、低輸入偏置電流、高 CMRR 以及高 PSRR 等。
8.2.2.3 應用曲線

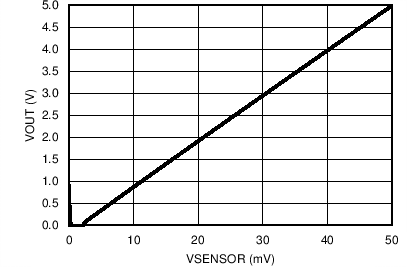

Figure 35. 計算出的氧傳感器電路輸出（單個 5V 電源）
8.2.3 高側電池電流感應
Figure 36. 高側電流感應
8.2.3.1 設計要求
軌至軌共模輸入范圍和極低靜態電流使 TLV521 成為高側和低側電池電流感應 應用的絕佳選擇。Figure 36 中的高側電流感應電路通常用于電池充電器，以監測充電電流，從而防止過充。該設計以與電池串聯的方式連接感應電阻器 RSENSE。
8.2.3.2 詳細設計流程
電路的理論輸出電壓為：VOUT = [ RSENSE × R3)/R1 ] × ICHARGE。不過實際上，因?yàn)榫w管的電流增益 β 有限，所以流經 R3 的電流將不會是 ICHARGE，而是 α × ICHARGE 或 β/( β+1) × ICHARGE。達林頓對可用于提高測量電路的 β 值和性能。
使用Figure 36 中顯示的組件會導致 VOUT ≈ 4000Ω × ICHARGE。這非常適合將 1mA 的 ICHARGE 放大到接近 ADC 的滿標量程（當 VREF 為 4.1V 時）。電阻器 R2 可用于放大器的同相輸入端，與 R1 的值相同，可最大程度地減少失調電壓。
按Figure 36 選擇值會將流經電路的 R1 – Q1 – R3 橋臂的電流限制在 1µA 以下，這與 TLV521 電源電流的流經順序相同。增加電阻器 R1 、R2 和 R3 的值會減小測量電路電源電流并延長電池壽命。
降低 RSENSE 會最大程度地減少電阻容差導致的誤差，但是這還會降低 VSENSE = ICHARGE × RSENSE，而放大器失調電壓反過來會對電路總誤差造成更大影響。使用Figure 36 中顯示的組件，測量電路電源電流可保持在 1.5µA 以下并且測量范圍在 100µA 至 1mA 之間。
8.2.3.3 應用曲線

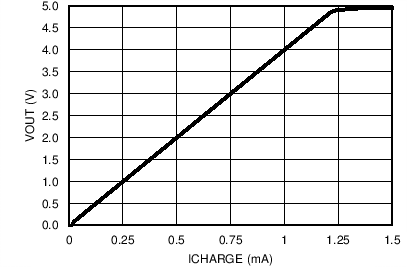

Figure 37. 計算出的高側電流感應電路輸出
