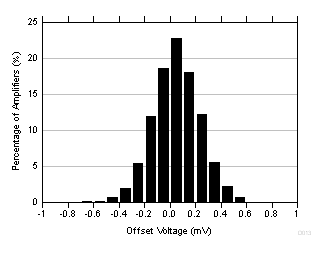

| Offset Voltage Production Distribution |
Figure 1 |

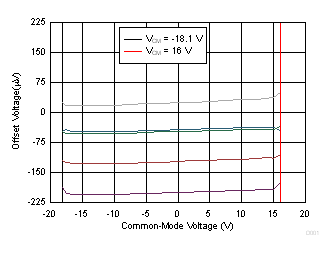

| Offset Voltage vs Common-Mode Voltage |
Figure 2 |

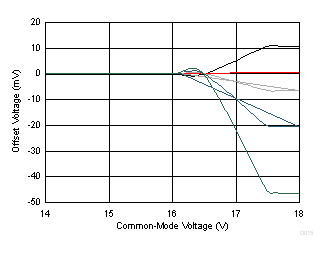

| Offset Voltage vs Common-Mode Voltage (Upper Stage) |
Figure 3 |

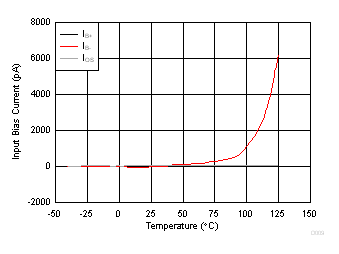

| Input Bias Current vs Temperature |
Figure 4 |
| Output Voltage Swing vs Output Current (Maximum Supply) |
Figure 5 |

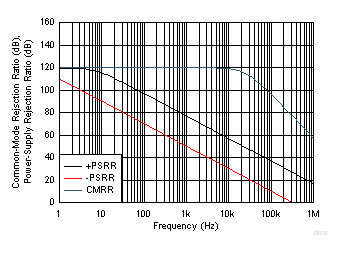

| CMRR and PSRR vs Frequency (Referred-to-Input) |
Figure 6 |

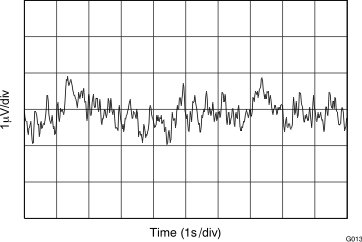

| 0.1-Hz to 10-Hz Noise |
Figure 7 |

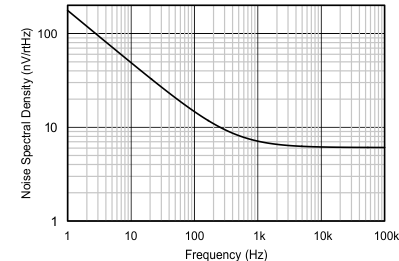

| Input Voltage Noise Spectral Density vs Frequency |
Figure 8 |

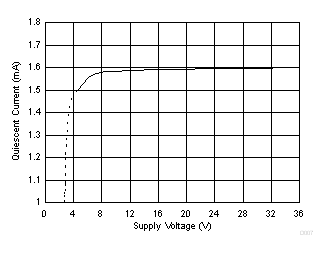

| Quiescent Current vs Supply Voltage |
Figure 9 |

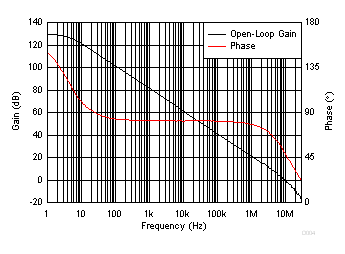

| Open-Loop Gain and Phase vs Frequency |
Figure 10 |

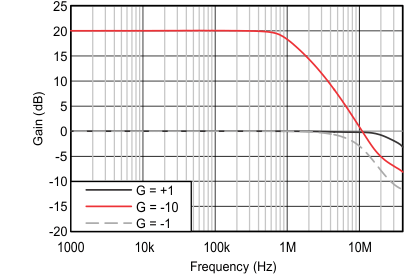

| Closed-Loop Gain vs Frequency |
Figure 11 |
| Open-Loop Output Impedance vs Frequency |
Figure 12 |
| Small-Signal Overshoot vs Capacitive Load |
Figure 13, Figure 14 |

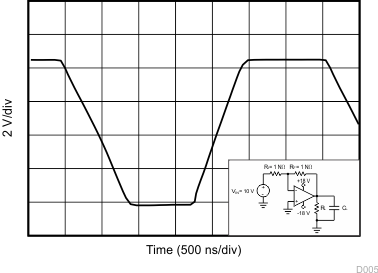

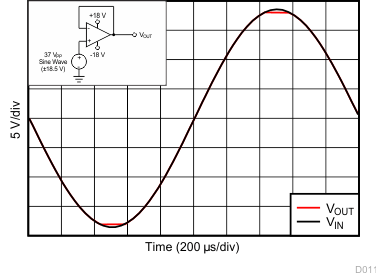

| No Phase Reversal |
Figure 15 |

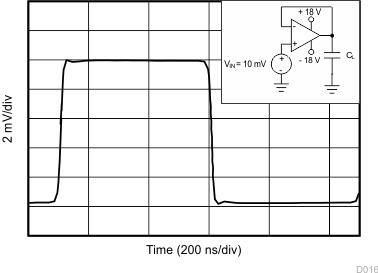

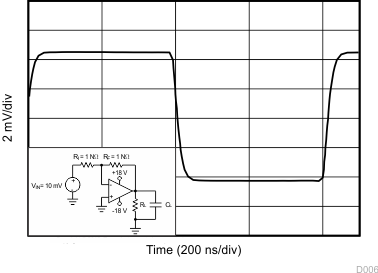

| Small-Signal Step Response (10 mV) |
Figure 16, Figure 17 |

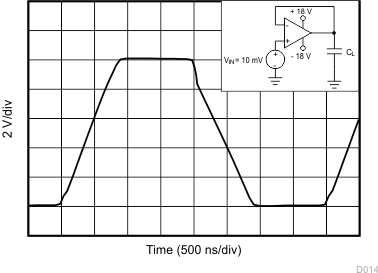

| Large-Signal Step Response |
Figure 18, Figure 19 |

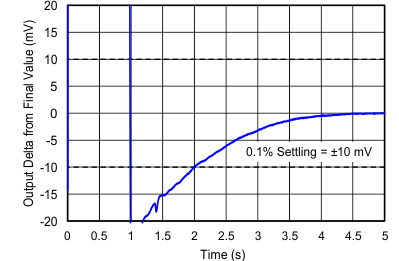

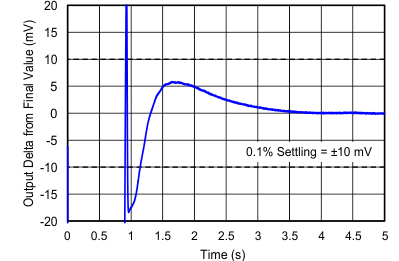

| Large-Signal Settling Time |
Figure 20, Figure 21 |

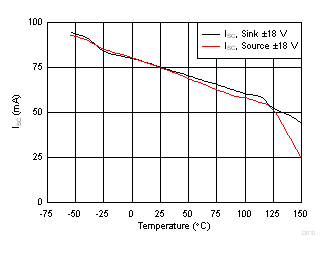

| Short-Circuit Current vs Temperature |
Figure 22 |

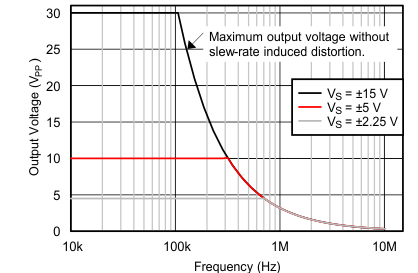

| Maximum Output Voltage vs Frequency |
Figure 23 |

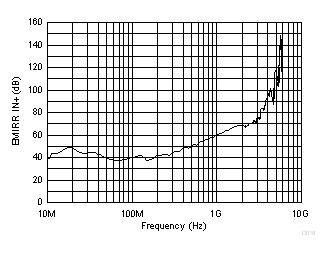

| EMIRR IN+ vs Frequency |
Figure 24 |
