7.1.2 遲滯
如果所施加的差分輸入電壓接近比較器的失調電壓，則基本比較器配置會產生有噪聲的“抖動”輸出。該情況通常在輸入信號非常緩慢地超過比較器的開關閾值時發生。向比較器添加外部遲滯可防止出現這個問題。
由于 TLV323x-Q1 器件僅具有 1.55mV 的超小內部遲滯，因此可以通過正反饋環路形式施加外部遲滯，從而根據電流輸出狀態調整比較器的跳變點。

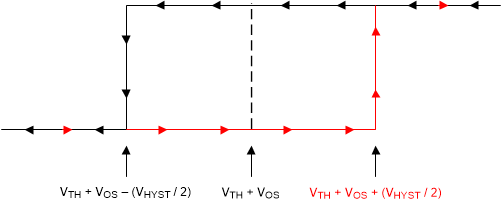

圖 7-2 展示了遲滯傳遞曲線。該曲線是一個涉及三個分量的函數：VTH、VOS 和 VHYST：
- VTH 是實際設定電壓或閾值跳變電壓。
- VOS 是 VIN+ 和 VIN– 之間的內部失調電壓。該電壓與 VTH 相加以形成實際跳變點，比較器必須響應該跳變點以改變輸出狀態。
- VHYST 是旨在降低比較器對噪聲敏感性的遲滯（或跳變窗口）。
圖 7-2 遲滯傳遞曲線更多相關信息，請參閱應用手冊 SBOA219“具有/不具有遲滯功能的比較器電路”。
