7.3.2 輸入和 ESD 保護
圖 7-2 顯示，TLVx365 器件在所有引腳上均整合了內部靜電放電 (ESD) 保護電路。就輸入和輸出引腳而言，這種保護主要包括輸入引腳和電源引腳之間連接的導流二極管。如果電流不超過 10mA，這些 ESD 保護二極管還能提供電路內輸入過驅保護；另請參閱節 6.1。圖 7-3 展示了如何通過將串聯輸入電阻器添加到被驅動的輸入端來限制輸入電流。添加的電阻器會增加放大器輸入端的熱噪聲；在對噪聲敏感的應用中，電阻器必須保持在最小值。
圖 7-2 ESD 保護方案

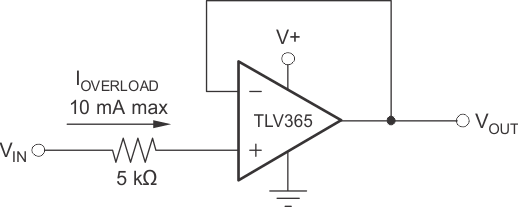

圖 7-3 輸入電流保護
