3 說明
TLV2172-Q1運算放大器 在頻率為 1kHz 時具有 0.0002% 的總諧波失真 + 噪聲 (THD+N)，電源電壓范圍為 4.5V (±2.25V) 至 36V (±18V)。這些 特性和低噪聲、超高 PSRR 特性，使 TLV2172-Q1 能夠 在 HEV 和 EV 汽車及動力傳動系統、醫療儀器等應用中放大毫伏級信號。TLV2172-Q1 器件具有良好的偏移和漂移、10MHz 高帶寬和 10V/µs 轉換率，過溫（最大值）時靜態電流僅 2.3mA。
大多數運算放大器僅有一個指定電源電壓，而 TLV2172-Q1 器件則可在 4.5V 至 36V 的電壓范圍內額定運行。超過電源軌的輸入信號不會導致相位反轉。TLV2172-Q1 器件可在電容負載高達 300pF 時保持穩定。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意，此系列器件可在超出正電源軌 100mV 的完整軌至軌輸入范圍內運行，但是在正電源軌 2V 之內運行時，性能會受到影響。
TLV2172-Q1 運算放大器的額定工作溫度范圍為 –40°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV2172-Q1 | VSSOP (8) | 3.00mm × 3.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

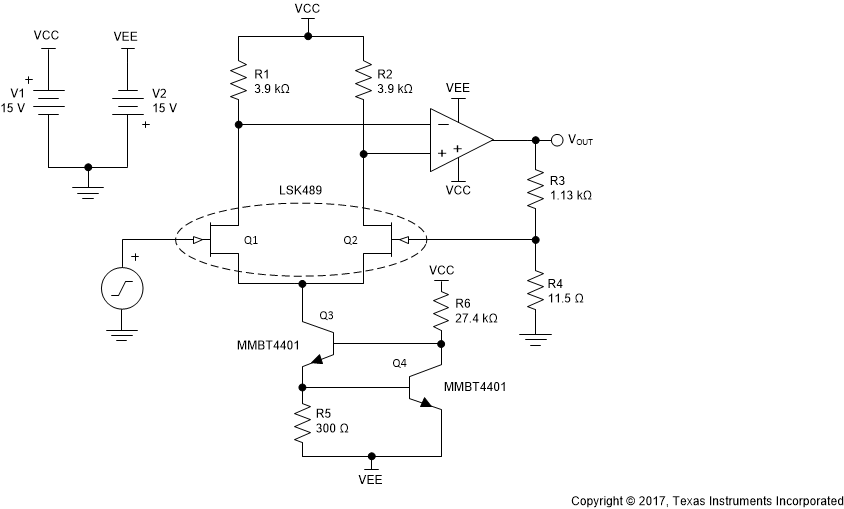

簡化電路原理圖
