8.3.1 使用 F_SET 引腳進行 OOK 調制
D 輸入端的數據由載波頻率 (f0) 調制，載波頻率通過 F_SET 引腳設置。圖 8-1 說明了調制方案。D 輸入端的高電平被驅動至中等電平，差分電壓 (VOD) 為零。D 輸入端的低電平以載波頻率進行調制。建議使用比數據速率高 10 倍的載波頻率。更高的數據速率是可能的，但代價是使用較低的比率會增加脈寬失真。

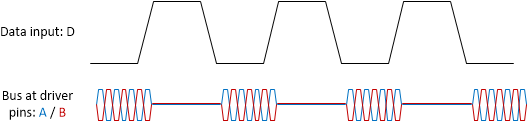

圖 8-1 OOK 調制方案f0 可通過改變接地的外部電阻 (RF_SET) 值進行編程。表 8-1 顯示了每個建議電阻值的載波頻率。
表 8-1 OOK f0 和 RF_SET
| RF_SET (kΩ) | OOK f0 (kHz) |
|---|---|
| 77 | 125 |
| 50 | 187.5 |
| 31.9 | 300 |
用于生成載波頻率的振蕩器采用展頻時鐘來減少輻射。
