9.2 典型應用（OOK 模式）
為了在一對導線上組合數據和電源，可以將電容器和電感器按偏置 T 型配置使用。高頻差分?jǐn)?shù)據通過串聯電容交流耦合到總線上，而電源通過串聯電感實現直流耦合。這些元件的值將取決于載波頻率、總線上的節點數量以及功率傳輸要求（即，給定節點提供或消耗的電壓和總電流）。
在圖 9-1 中，總線上有一個可選的整流器網絡。這個二極管網絡可以確保節點從總線正確地接收電源，即使線路已交換也是如此。
端接電阻 RT 不是器件功能所必需的，但可以通過減少電纜端部可能出現的反射來改善某些應用中的信號完整性。

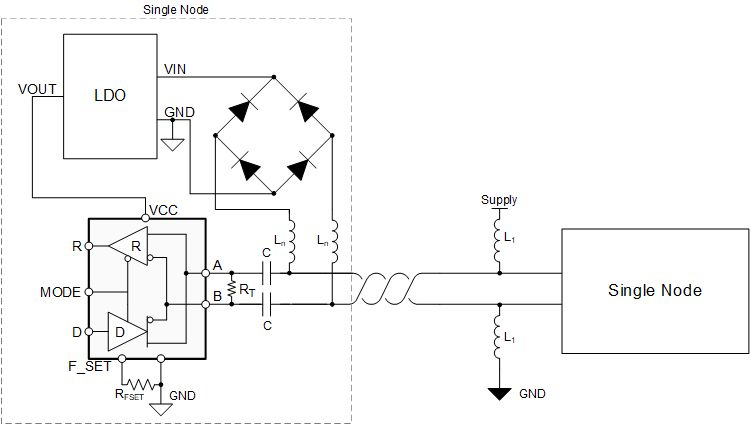

圖 9-1 具有 2 個節點的典型電力線網絡
