ZHCSQR4B February 2022 – October 2024 TCAN1462-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實現
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
9.2.1.1 CAN 終端
總線每一端的終端可以是單個 120Ω 電阻器，位于在電纜上或終端節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用分裂終端，請參閱圖 9-2。分裂終端通過濾除差分信號線路上可能存在的高頻共模噪聲來改善網絡的電磁輻射行為。

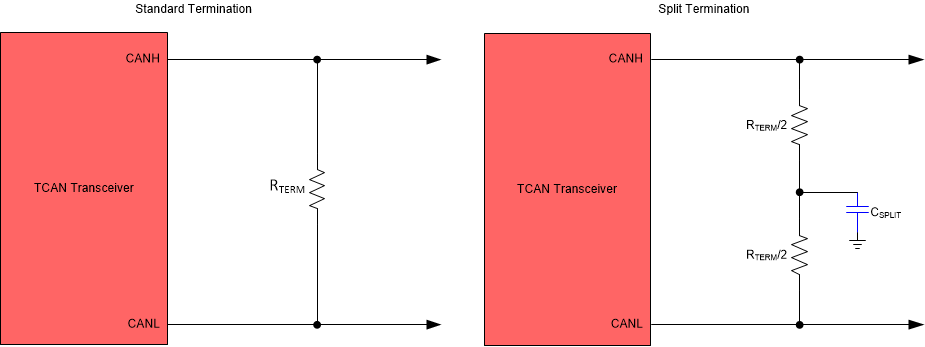

圖 9-2 CAN 總線終端概念
