8.1.1 信號改善
信號改善是 CAN FD 收發器中增加的一項額外功能，它通過更大限度減少信號振鈴來提高復雜星型拓?fù)渲锌蓪?shí)現的最大數據速率。出現信號振鈴的原因是，CAN 網絡中因節點充當樁線而導致各點的阻抗不匹配，進而引起反射。

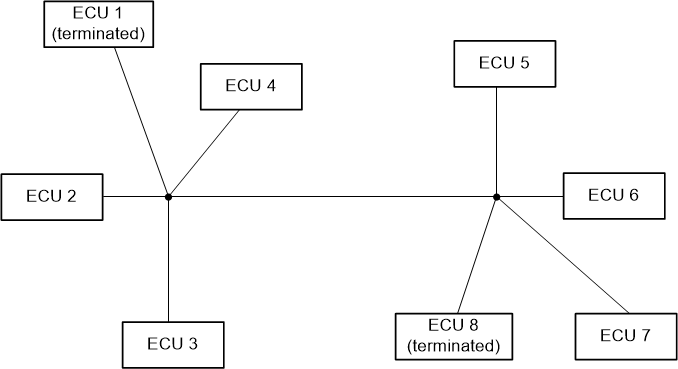

圖 8-1 展示了一個復雜網絡的示例。
圖 8-1 CAN 網絡：星型拓?fù)?/span>隱性到顯性信號邊沿通常是干凈的，因?yàn)樗砂l(fā)送器強力驅動。CAN 收發器的發送器輸出阻抗約為 50Ω，與網絡特性阻抗匹配。對于常規 CAN FD 收發器，當驅動器輸出阻抗變?yōu)榧s 60kΩ，且反射回來的信號遇到阻抗不匹配而導致振鈴時，便會出現顯性到隱性邊沿。TCAN1462-Q1 通過基于 TX 的信號改善功能 (SIC) 解決了此問題。該器件繼續驅動總線呈現隱性，直至 tSIC_TX_base，以便減少反射，并且采樣點處的隱性位很干凈。在主動隱性階段，發送器輸出阻抗較低（約為 100Ω）。在該階段結束并且器件進入被動隱性階段之后，驅動器輸出阻抗變?yōu)楦咦钁B(tài)。圖 8-2 說明了此現象。
更多有關 TI 信號改善技術及其與市面上類似器件的比較情況的信息，請參閱白皮書：信號改善功能如何釋放 CAN-FD 收發器的真正潛力。

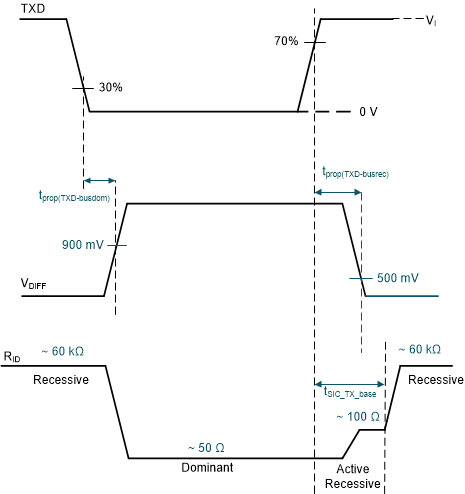

圖 8-2 基于 TX 的 SIC
