7.6.4.1 寫入
通過發送器件地址并將最低有效位 (LSB) 設置為邏輯 0，將數據傳輸至 TCAL6416（請參閱圖 7-7 以了解器件地址）。命令字節在地址之后發送，并確定哪個寄存器接收命令字節之后的數據。一次寫入傳輸中發送的數據字節數沒有限制。
TCAL6416 中的 22 個寄存器配置為作為 11 個寄存器對運行。11 對寄存器是輸入端口寄存器、輸出端口寄存器、極性反轉寄存器、配置寄存器、輸出驅動強度寄存器（兩個 16 位寄存器）、輸入鎖存寄存器、上拉/下拉使能寄存器、上拉/下拉選擇寄存器、中斷屏蔽寄存器和中斷狀態寄存器。在向一個寄存器發送數據之后，下一個數據字節將被發送到該對中的另一個寄存器（請參閱圖 7-9 和圖 7-10）。例如，如果第一個字節被發送到輸出端口 1（寄存器 3），下一個字節將存儲在輸出端口 0（寄存器 2）中。
一次寫入傳輸中發送的數據字節數沒有限制。這樣，每個 8 位寄存器對都可以獨立于其他寄存器進行更新。

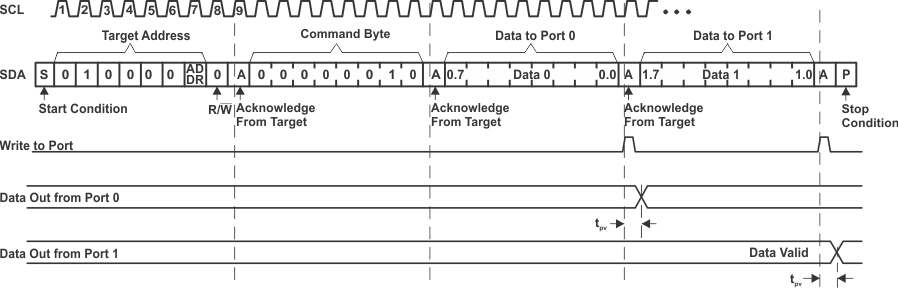

圖 7-9 寫入到輸出端口寄存器

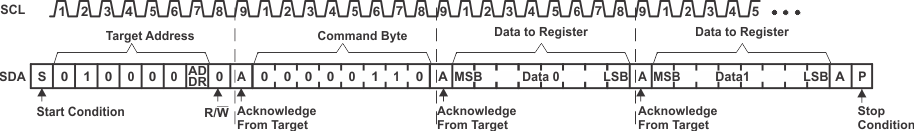

圖 7-10 寫入到配置寄存器
