8.2.2.1 當 I/O 控制 LED 時更大程度減小 ICC
如圖 8-2 所示，當 I/O 用于控制 LED 時，I/O 通常通過一個電阻器連接到 VCCPCC。對于配置為輸入的 P 端口，電流消耗隨著 VI 變得低于 VCCPCC 而增加。LED 是二極管，具有閾值電壓 VT，當 P 端口配置為輸入時 LED 熄滅，但 P 端口處的電壓將等于 VCCPCCCC － VT。
對于電池供電的應用，當 P 端口配置為輸入以最小化電流消耗時，控制 LED 的 P 端口的電壓必須大于或等于 VCCPCC。圖 8-2 展示了一個與 LED 并聯的高阻值電阻器。圖 8-3 顯示 VCCPCC 比 LED 電源電壓低至少 VT。這兩種方法都將 I/O VI 保持在等于或高于 VCCPCC，當 P 端口配置為輸入并且 LED 熄滅時，可以防止額外的電源電流消耗。

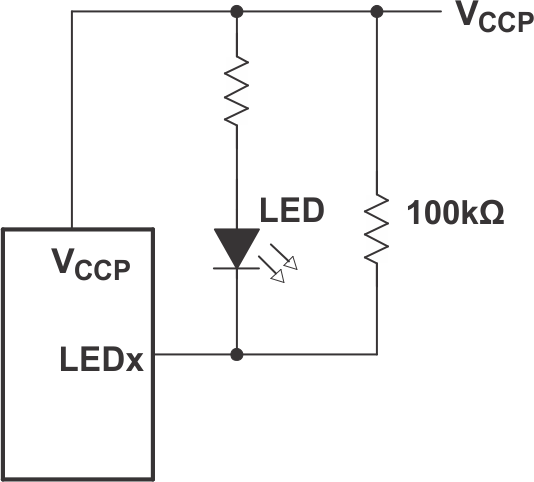

圖 8-2 與 LED 并聯的高阻值電阻器
圖 8-3 由較低電壓供電的器件
