ZHCSWA1E August 2003 – August 2024 SN74LVC74A-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- PW|14
- BQA|14
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
2 說明
SN74LVC74A-Q1 雙通道正邊沿觸發式 D 型觸發器可在 2.7V 至 3.6V VCC 下運行。
| 器件型號 | 封裝 (1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74LVC74A-Q1 | BQA（WQFN，14） | 3mm × 2.5mm | 3mm × 2.5mm |
| D（SOIC，14） | 8.65mm x 6mm | 8.65mm × 3.91mm | |
| PW（TSSOP，14） | 5mm x 6.4mm | 5.00mm × 4.40mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 x 寬）為標稱值，不包括引腳。

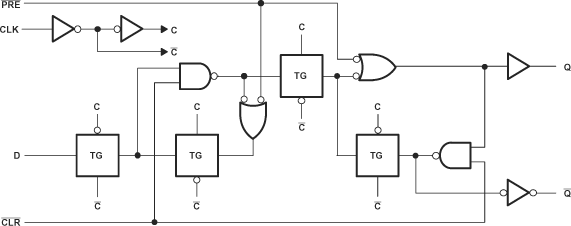

展示各觸發器的邏輯圖（正邏輯）
