7 參數測量信息
對于下表中列出的示例，波形之間的相位關系是任意選擇的。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 2.5 ns。
輸出單獨測量，每次測量一個輸入轉換。
| 測試 | S1 | RL | CL | ΔV | VCC |
|---|---|---|---|---|---|
| tPLZ、tPZL | 閉合 | 1kΩ | 15pF、50pF | 0.15V | ≤ 2.5V |
| tPLZ、tPZL | 閉合 | 1kΩ | 15pF、50pF | 0.3V | > 2.5V |
(1) CL 包括探頭和測試夾具電容。
圖 7-1 開漏輸出的負載電路
在所有其他輸出同時切換時測得的噪聲值。
圖 7-3 電壓波形和噪聲
(1) tPLZ 與 tdis 相同。
(2) tPZL 與 ten 相同。

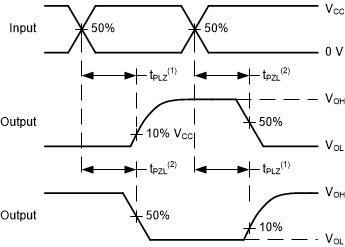

圖 7-2 電壓波形傳播延遲
