3 說明
SN74LV4051A 8 通道 CMOS 模擬多路復用器和多路解復用器可在 1.65V 至 5.5V VCC 電壓下運行。
SN74LV4051A 器件能夠處理模擬和數字信號。每個通道允許在任意方向傳輸振幅高達 5.5V（峰值）的信號。
應用包括用于模數和數模轉換系統的信號選通、斬波、調制/解調（調制解調器）以及信號多路復用。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN74LV4051A | PW（TSSOP，16） | 5mm × 6.4mm |
| D（SOIC，16） | 9.9mm × 6mm | |
| RGY（VQFN，16） | 4mm × 3.5mm | |
| DYY（SOT-23-THIN，16） | 4.2mm x 3.26mm |
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

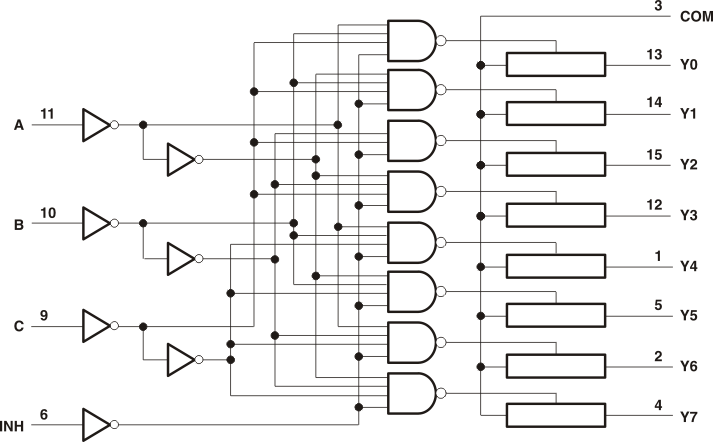

邏輯圖（正邏輯）
