ZHCSPT8H November 1988 – February 2025 SN74HCT273
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這些器件是具有常見使能輸入的正邊沿觸發式 D 型觸發器?！疕CT273 器件與 ’HCT377 器件類似，但具有常見的清零使能 (CLR) 輸入，而不是鎖存時鐘。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4HCT273 | DB（SSOP，20） | 7.2mm × 7.8mm | 7.2mm × 5.3mm |
| DW（SOIC，20） | 12.80mm × 10.3mm | 12.8mm × 7.5mm | |
| N（PDIP，20） | 24.33mm x 9.4mm | 24.33mm × 6.35mm | |
| NS（SOP，20） | 12.6mm × 7.8mm | 12.6mm × 5.3mm | |
| PW（TSSOP，20） | 6.5mm × 6.4mm | 6.5mm × 4.4mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

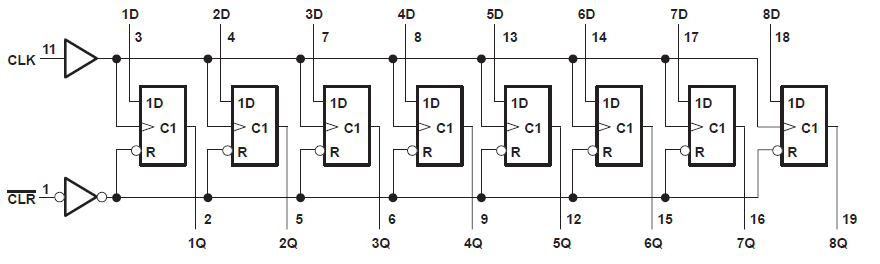

邏輯圖（正邏輯）

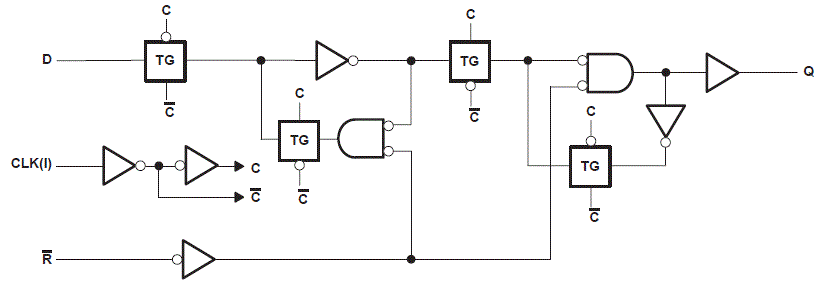

展示各觸發器的邏輯圖（正邏輯）
