ZHCSPO6E December 1982 – July 2022 SN74HC563
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- N|20
- DW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些 8 位透明 D 型鎖存器具有專門設計用于驅動高電容或相對低阻抗負載的三態輸出。它們特別適合用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HC563DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HC563N | PDIP (20) | 25.40mm × 6.35mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

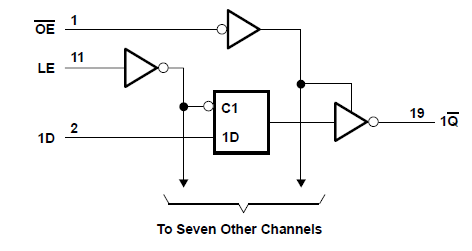

功能方框圖
