3 說明
SN74AXC1T45 是一款采用兩個獨立可配置電源軌的單比特位同相總線收發器。VCCA 和 VCCB 電源電壓低至 0.65V 時，該器件可正常工作。A 端口用于跟蹤 VCCA，該端口可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。
DIR 引腳決定信號傳播的方向。DIR 引腳配置為高電平時，信號轉換由端口 A 流向端口 B。DIR 配置為低電平時，則由端口 B 流向端口 A。DIR 引腳以 VCCA 為基準，這意味著它的邏輯高電平和邏輯低電平閾值跟蹤 VCCA 電壓。
該器件完全符合使用 Ioff 電流的部分?jǐn)嚯姂?yīng)用的規范要求。當器件斷電時，Ioff 保護電路可確保不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流，也不向其提供多余電流。
VCC 隔離特性可確保當 VCCA 或 VCCB 低于 100mV 時，I/O 端口均禁用其輸出并進入高阻態。
毛刺信號抑制電路使電源軌能以任何順序打開或關斷，從而提供強大的電源定序性能。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸(2) |
|---|---|---|
| SN74AXC1T45 | DBV (SOT-23, 6) | 2.9mm × 2.8mm |
| DCK (SC70, 6) | 2mm × 2.1mm | |
| DRL（SOT-5X3，6） | 1.6mm x 1.6mm | |
| DEA（X2SON，6） | 1mm x 1mm | |
| DTQ（X2SON，6） | 1mm × 0.8mm |
(1) 有關詳細信息，請參閱節 11
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

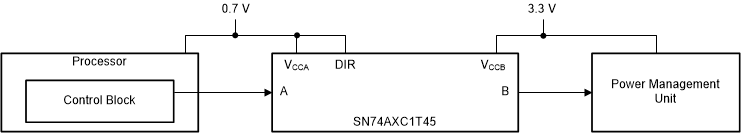

簡化版原理圖
